根據摩爾定律，集成電路上可以容納的晶體管數目在大約每經過18個月到24個月便會增加一倍，即“處理器性能大約每?jī)赡攴槐?，同時價格下降為之前的一半”。

隨著制造工藝的提升，集成電路的晶體管尺寸從微米級降至納米級，集成度從幾十個晶體管增加到數十億晶體管。然而，物理尺寸縮小瀕臨極限帶來的量子隧穿效應、原子級加工工藝等問題成為制約摩爾定律延續的重要因素，并且每代工藝之間的性能提升幅度越來越小。

物理性能接近極限，與歷史速率相比，一個完全規模工藝節點的更新周期逐漸延長。英特爾CEO基辛格表示“摩爾定律”的節奏正在放緩至三年。

這就導致，開發先進制程芯片的性能增長邊際成本急劇上升，投入產出比逐漸降低。

在摩爾定律減速的同時，計算需求卻在暴漲。隨著人工智能、自動駕駛、5G、云計算等新興技術的快速發展，對算力芯片的效能要求越來越高。

多重挑戰和趨勢下，半導體行業開始探索新的發展路徑。

其中，先進封裝成為一條重要賽道，在提高芯片集成度、縮短芯片距離、加快芯片間電氣連接速度以及性能優化的過程中扮演了重要角色。

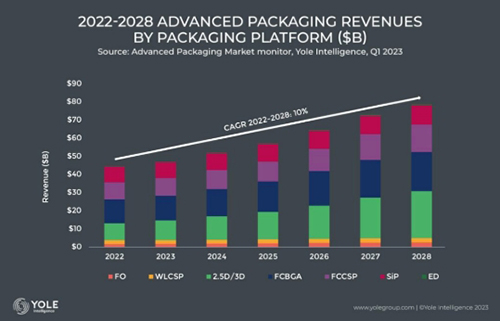

根據市場調研機構Yole數據預測，全球先進封裝市場規模將由2022年的443億美元，增長到2028年的786億美元，年復合成長率為10.6%，成為封測市場貢獻的主要增量。

巨大市場潛力之下，這個傳統上屬于OSAT和IDM的領域，如今開始涌入來自不同商業模式的玩家，包括晶圓代工廠、EMS廠商等紛紛搶灘，積極布局先進封裝技術。

產業鏈企業齊頭涌入，說明先進封裝技術不可或缺的同時，也給上游材料市場帶來了增量空間：從傳統封裝到SiP、2.5D、3D等先進封裝，技術迭代需要更多工藝環節，對先進封裝材料的需求增加。以及受益于算力芯片需求、半導體行業回暖、業內大廠擴產先進封裝產能等因素，將帶動上游材料需求快速增長。

能夠看到，隨著先進封裝技術不斷創新，市場參與者和商業模式正在不斷擴大和演變，這一領域正在迸發出新的挑戰和機遇。

然而，市場的蓬勃發展也對封裝材料提出了新的要求。

在近日召開的2024年SEMICON China展會上，賀利氏電子先進電子材料中國區業務開發經理劉錫鋒表示，半導體市場正在持續變革，5G、人工智能和高性能計算等大趨勢將繼續發揮重要作用。

賀利氏電子先進電子材料中國區業務開發經理劉錫鋒

先進封裝技術通過優化芯片間互連，在系統層面實現算力、功耗和集成度等方面的提升，但隨著芯片尺寸的減小和SoC、多芯片集成技術的發展，封裝朝著小型化、多引腳、高集成的方向不斷演進。

在這個過程中，催生了新的材料需求，并且材料性能對先進封裝工藝的影響程度在大幅提升，先進封裝材料成為了支撐先進封裝產業鏈發展的關鍵。

對此，賀利氏電子作為電子行業內知名的封裝技術材料制造商，能夠?yàn)榭蛻籼峁牟牧稀⒉牧舷到y(tǒng)到組件，到全方位技術服務的完整產品組合，展示提升器件性能的創新材料方案，以滿足半導體行業大趨勢的需求。

在本次展會現場，賀利氏電子帶來了諸多亮點產品。

據劉錫鋒介紹，賀利氏電子專注于封裝過程中內部互連所需要的電子材料，能夠提供全方位的整體解決方案，無論是在傳統封裝還是系統級封裝（SiP）、倒裝（FC）等先進封裝領域都有對應的產品方案。

先進封裝材料，迎來新突破

比如錫膏，就是賀利氏電子的優勢產品之一。

眾所周知，在“性能更強、尺寸更小”的行業趨勢的不斷推動下，進一步提升了封裝技術的復雜性和功能性。先進封裝中的元件數量持續增加，而封裝尺寸卻在縮小。在更小的空間內發揮更大的功能，成為電子市場的技術挑戰。為了滿足當前電子行業的需求，亟需能夠創造出幾無缺陷的可靠微型接頭的焊接材料。

為了應對這些挑戰，賀利氏電子推出了采用領先技術的新型Welco AP520 7號粉水溶性印刷錫膏，專為應對小型化趨勢而設計，它可以創造出近零缺陷的可靠微型焊接

據介紹，AP520無飛濺、空洞率低，在最小90μm的細間距應用中具有出色的脫模性能，是用于5G通信、智能穿戴設備和電動汽車等領域的下一代系統級封裝應用中細間距無源器件和倒裝芯片貼裝的理想之選。

此外，借助Welco AP520 7號粉錫膏，倒裝芯片和表面貼裝器件焊盤可實現一體化印制，從而簡化SiP封裝加工步驟，減少固定資產投資和材料成本，同時消除因基板翹曲和/或倒裝芯片放置不均導致的焊接中常見的冷焊空焊虛焊等缺陷。

劉錫鋒指出，賀利氏電子的錫膏產品有別于行業友商。相較于其他廠商從傳統SMT過渡過來的發展模式，賀利氏電子則是直面芯片小型化對錫膏材料規格日益提高的挑戰，主打狹小間距下的工藝條件。

經過多年深耕，賀利氏電子如今在SiP封裝材料領域已占據全球主導地位，其錫膏類產品可以在狹小空間進行作業和生產，且保障品質和穩定性。

同時，為了在SiP應用中得到一致的優異細間距印刷性能，錫膏的特性如錫粉粒徑集中度、助焊劑配方、流變性、抗坍塌等特性都很關鍵，都需要被仔細考慮。

其中，對于錫膏流變性和抗坍塌性的平衡是配方設計的重點，這也是賀利氏電子的強項所在。

在本次展會，賀利氏電子帶來的AP500X水溶性助焊劑，適用于微凸點間距倒裝芯片焊接和BGA封裝。這款新型助焊劑是一種水溶性零鹵素粘性助焊劑，特別是在Cu-OSP表面具有出色的潤濕性能，在消除虛焊、爬錫、芯片移位、空洞、底充膠分層等缺陷方面發揮了重要作用，適用于高性能計算、內存、移動設備等應用的先進半導體封裝。

此外，賀利氏電子的高級封裝產品采用第5級至第8級的精細粉末，專利工藝Welco確保了獨特的粉體特性：Welco粉末具有超低氧攜帶量和極佳的球形度，可適用于細間距應用（低至90μM）。

傳統封裝材料，迸發新生機

與此同時，在傳統封裝領域，賀利氏電子在廣泛的布局基礎上進行新的創新。

以鍵合線為例，鍵合線是芯片內電路輸入輸出連接點與引線框架的內接觸點之間，實現電氣連接的微細金屬絲，是半導體封裝幾大必須基礎材料之一，廣泛應用于集成電路、分立器件、光電器件和功率器件的封裝。作為芯片與引線框架之間內引線，鍵合線效果的好壞直按影響集成電路的性能。

根據材質不同，鍵合線分為金線、銀線、銅線、鋁線，以及復合鍵合線等，從當前行業現狀來看，金線憑借獨特的金屬化學穩定性和極具作業效率的工藝應用優勢，仍是很多器件生產中高度依賴的引線鍵合材料，尤其是存儲類產品。隨著電子設備不斷地更新?lián)Q代，其對內存容量的需求越來越高，半導體廠商對于降低生產成本的需求也越來越迫切。尤其是在當前金價不斷攀升的趨勢下，問題愈發突出。

對此，賀利氏電子在金線制品上有了新的迭代和創新——鍍金銀線，這也是今年展會上主打的特色產品之一。

劉錫鋒強調，賀利氏電子是目前市面上為數不多能提供所有材質鍵合線的供應商。而賀利氏電子本次生產的AgCoat Prime可替代金線是一款表面鍍金的銀線，具有堪比金線的結合性與可靠性，尤其是在高溫存儲測試（HTS）中，金包銀線比傳統金線更有優勢，給產品帶來更高的可靠性表現。此外，鍵合過程中不需要惰性氣體，因此廠商無需對生產設備和設施進行投資或改造，可幫助半導體廠商顯著降低凈成本。

AgCoat Prime可替代金線被視為競爭激烈的存儲器件、LED和高端智能卡市場的理想選擇。這種鍍金銀線能夠以更低的成本確保高性能。而且，賀利氏電子會為客戶提供全方位的支持，幫助其優化AgCoat Prime的實際應用。

據悉，AgCoat Prime自去年正式推向市場以來，已經與多家客戶展開了材料驗證工作，國內外很多存儲原廠已經成為或即將成為合作客戶。

賀利氏電子開發的AgCoat Prime是一款既能降低成本又能保持高性能的可行解決方案。作為領先的鍵合線供應商，賀利氏電子在為存儲器件市場客戶提供新型解決方案方面再次走在了前面。

綜合來看，賀利氏電子不僅擁有將不同材料整合到一個完整系統中所需的專業技術知識，而且對如何優化材料及材料組合也有著深刻理解。通過將創新產品組合、強大應用能力和全面材料專業知識相結合，支持客戶實現自己的開發目標，幫助客戶節省時間成本，縮短產品開發周期。

劉錫鋒對此表示，賀利氏電子是一個以研發為主導的企業，帶著觀察的眼睛，觀察市場、觀察客戶，從中發現現存的挑戰，進而嘗試把挑戰轉化為機會。

而要實現這個商業模式和目標的背后，歸功于賀利氏電子具備強大的研發團隊優勢，可以迅速交付創新性的優質產品和服務給到客戶，與合作伙伴攜手一同在技術變革的浪潮中勇往直前。

另一方面，面對中國半導體材料行業的國產替代趨勢，劉錫鋒希望看到中國本土產業鏈蓬勃發展。他認為，在良性的競爭環境下，有壓力才有動力。相比行業友商，賀利氏電子作為一家國際型公司，其優勢和信心在于它不僅僅是提供產品本身，更多的是跟客戶分享在海外的項目成果和成功經驗，更好的幫助客戶解決挑戰，縮短產品落地周期。這個價值是國內友商無法取代和替代的。

與此同時，賀利氏電子也在積極進行中國本土化布局，在上海設立了創新中心和研發實驗室。國內還有多個生產基地，旨在實現產品的本地研發、本地生產、本地銷售。

據了解，賀利氏電子上海創新中心是于2018年揭牌成立，當時的主要想法是要實現“China for China”，這是賀利氏電子非常重要的一項戰略，其內涵包括本土化生產、銷售以及更為關鍵的本土化研發。

在上海創新中心，從事電子材料系統的研發和測試，將內部研發與面向客戶的工程服務相輔相成。劉錫鋒向筆者表示：“賀利氏電子正在從一個傳統的材料制造商，變成材料解決方案的提供商，本地化的應用中心、創新中心能把我們的技術直接在實驗室里去呈現，為客戶提供芯片組裝以及元器件焊接和測試等服務，讓客戶更直觀的了解到材料工藝統籌方案的賦能價值，大幅縮短客戶的研發周期。”

“上海創新中心的目標是希望在研發初期階段就能為客戶提供更多的建議，從而幫助客戶有針對性地優化每一步的工藝，縮短研發進程并提高產品首次成功率，快速導入市場。”他補充道。

經過多年發展，上海創新中心如今在功率半導體、新型顯示技術等領域的研發水平已經走在了全球前沿，正在從“China for China”邁向“China for Global”，不少成果已經在賀利氏海外基地投產，廣泛服務于國際客戶。

此外，賀利氏還在江蘇常熟、山東招遠等地建立了生產工廠，并隨著行業發展持續增加投資、啟用新的生產設施，充分踐行“在中國，為中國”理念，旨在打造中國本土供應鏈，貼近客戶，對客戶需求做出快速反應，更好為中國市場服務。

不難發現，中國作為最重要的市場之一，賀利氏電子正在聚焦客戶需求，發揮賀利氏全球視野與本土創新相結合的優勢，助推中國半導體市場煥發新生。

先進封裝材料是先進封裝產業鏈核心上游，先進封裝技術的發展離不開封裝材料的支撐。

尤其是在AI、5G、新能源、電動汽車等蓬勃發展的今天，半導體芯片輕量化、高集成化的趨勢愈發明顯，對封裝提出了更嚴苛的要求。

在此趨勢下，賀利氏電子將繼續帶著“觀察”的眼睛，嘗試攻克下一個業界面臨的挑戰。

劉錫鋒認為，中國大陸目前在先進封裝工藝中略顯薄弱，更多高端先進工藝仍被海外玩家掌握。以臺積電CoWos為例，其優勢在前半段“Chip on Wafer”，而中國廠商的發力點大多是在“Wafer on Substrate”。在此情形下，國內市場和企業應著眼當下，立足Wafer on Substrate，著眼向Chip on Wafer發展，爭取能夠躋身到前道工藝的玩家陣營。

面對未來，賀利氏電子在傳統封裝材料方面保持推陳出新，幫助客戶降低成本，更新替代方案的同時，也將加強在先進封裝領域的布局，洞察市場在先進封裝過程中面臨的共性挑戰。比如芯片級熱界面材料（TIM1），目前存在氣泡控制、空隙管理等方面的挑戰，業界尚沒有更好的解決方案。賀利氏電子接下來將以TIM1材料為發力點，試圖解決行業痛點。

同時，也將向2.5D、3D等更先進的封裝類型靠攏，旨在通過材料上的變革，給客戶全新的解決方案，攻堅克難。

除此之外，在碳中和、碳達峰的大背景下，賀利氏電子也率先開展了創新實踐，為了積極響應可持續發展倡議，賀利氏電子推出了采用100%再生金制成的鍵合金線和采用100%再生錫制成的Welco焊錫膏系列產品。賀利氏電子通過在產品中加入再生錫或再生金，顯著降低能耗和碳足跡，為環境的可持續發展做出貢獻。

據劉錫鋒介紹，由再生錫配制的焊錫膏和由礦產錫配制的焊膏在質量上并無二致。在加工成最終產品之前，無論是再生金還是礦產金都要經歷同樣嚴格的精煉過程，從而確保產品成分一致、特性相同。

在性能不減的情況下，對比自然采礦和冶煉獲取相同重量的產品，再生錫產品能帶來800倍碳排放的降低，再生金帶來300倍的降低，幫助客戶有效完成碳中和、碳達標的指標。

這項舉措，進一步體現了賀利氏電子對于低碳環保的承諾與踐行，彰顯出其推進半導體產業綠色發展的決心與努力。

作為未來半導體制造的主要技術路徑之一，先進封裝的發展進一步對材料行業提出了更高的技術要求和體量上的驅動。在此趨勢下，材料供應商正逐步走到舞臺中央，扮演起更重要的角色。

賀利氏電子憑借在封裝材料方面的優勢，率先贏得市場先機。面對未來，賀利氏還將不斷推陳出新，以前瞻性的視野和技術創新，積極應對行業挑戰，助推先進封裝再上新臺階。
