法國SOI晶圓先鋒：看Soitec如何在半導體上“奪金”

今年的這屆奧運會已經結束了，但是電子行業的故事還在繼續。趁著奧運的余溫還未退散，小羅羅今天就來探究一下，在歐洲這個板塊里，除了歐洲半導體三巨頭意法、恩智浦、英飛凌之外，到底還有沒有“隱形冠軍”？答案就在剛剛結束的奧運舉辦地——法國。

在法國本土有一家龍頭公司，以其在SOI(絕緣體上硅)技術方面的創新而聞名。在全球晶圓市場中以6%的市場份額排名第六(前面分別是信越化學、勝高SUMCO、環球晶圓、世創電子Siltronic、SK Siltronic)，并在優化襯底這一細分市場占據龍頭位置，他就是法國半導體制造公司—Soitec。

說到Soitec的歷史，往上翻翻可以追溯到上個世紀60年代，法國開始研究半導體技術并為此建立了多個相關的研究所，像是格勒諾布爾的微電子和法國原子能與替代能源委員會-納米技術研究中心(CEA-Leti)。這些機構后來成為法國半導體技術發展的核心，其中CEA-Leti就催生出了Soitec。據Soitec公司的官網信息介紹，當時CEA-Leti的兩位工程師André-Jacques  Auberton-Hervé(安德烈·雅克·奧伯頓-埃爾維)博士與Jean-Miche Lamure(讓-米歇爾·拉穆爾)一起于 1992年創立了Soitec，他們基于1991年在實驗室里的研究成果，開發出了一種叫做Smart Cut^TM的技術，這項技術成為Soitec的核心，之后公司開始規模生產 SOI 晶圓。

Smart Cut?的核心原理是通過植入氫離子來創建一個可以剝離的層，然后將這層薄硅片轉移到絕緣體（通常是二氧化硅）上。

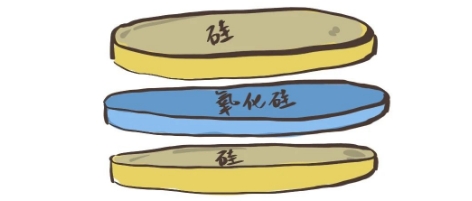

而通過Smart Cut?技術制造出的SOI晶圓，它的全稱是“絕緣體上硅”（Silicon On Insulator）晶圓。它的結構由三層組成：最底層是普通的硅基片，中間是一層絕緣材料（通常是二氧化硅），最上面是一層很薄的單晶硅。因?yàn)榻Y(jié)構酷似我們熟悉的三明治，也被稱為三明治結構。

Soitec的這項技術徹底改變了半導體材料的制造方式，通過Smart Cut? 技術制造出的 SOI 晶圓，不僅提高了晶圓的性能，還顯著降低了生產成本。使得SOI晶圓成為高性能電子器件的理想選擇，被廣泛應用于電子、通信、汽車等領域。

隨著半導體行業對高性能、低功耗芯片需求的增加，SOl晶圓開始在行業爆火。20世紀90年代末，Soitec的客戶群體迅速擴大，其中不乏一些行業頭部大佬，比如英特爾、意法半導體、索尼等等。

于是趁著這個勢頭，1999年的2月份，Soitec在巴黎新證券交易所（后來的巴黎泛歐交易所）掛牌上市。上市之后又大手筆的花錢創建了世界上最大的 SOI生產中心 Bernin I開始生產200 毫米及以下的晶圓，產能增至每年80萬片。次年，Soitec增設工廠 Bernin II，專門生產300 毫米晶圓，產能每年72萬片。也是在那一年，公司營業額首次突破1億歐元。

隨后幾年，Soitec不斷擴展海外市場，并且進行了兩次大收購：包括在2003年通過收購復合材料技術專家Picogiga International進入復合材料生產領域；在2010年，通過收購聚光光伏(CPV)系統供應商Concentrix Solar 80%的股份進入太陽能發電領域。

其實由以上的一些操作可以看得出來，Soitec公司試圖讓自己的業務多元化，通過進軍太陽能、LED照明和其他領域來減少對發家業務SOl的依賴。想法是好的，但是事情總是不如人意，這些新業務并未帶來預期的回報，反而增加了公司的運營成本。

比如太陽能光伏領域，Soitec雖然信心滿滿的砸錢投資，還開發了濃縮光伏(CPV)技術，但是最后市場對這種技術反響不佳、需求達不到預期，也就導致業務虧損、公司債務危機。這樣一折騰，公司終于看清了現實，還是回歸老本行。于是在時任CEO保羅的帶領下，公司關閉了太陽能業務，并且將重心回到核心業務SOI上。從公司后期的發展來看，這顯然是一個正確的決定。之后，隨著SOI技術的逐漸成熟，Soitec在全球半導體材料市場上的地位穩步上升。特別是在低功耗和高性能應用中，SOI晶圓成為一種關鍵材料。Soitec 逐步在全球范圍內擴展，設立了多個生產基地，并通過與其他半導體公司和研究機構的合作，進一步推廣其SOI技術。

據調研機構Marketsandmarkets預計, 全球SOI市場規模預計將從2022年的14億美元提升至2027年的29億美元, 復合年增長率為15.0%。而Soitec以全球約70%的市場份額占據市場龍頭。除此之外，日本的信越化學、SUMCO、美國的格芯也參與其中，當然一些國內廠商也逐漸在SOI領域嶄露頭角。

雖然目前來看，SOI（Silicon-On-Insulator）晶圓在整個晶圓市場中的占比依然較小，但隨著5G通信、汽車電子和高性能計算需求的推動，未來市場規模的增長也是不容小覷的。

文章來源：半導體小羅羅
