在進入High NA EUV光刻時代的前夕，imec計算技術與系統/計算系統擴展高級副總裁Steven Scheer談到了ASML-imec聯合高NA EUV光刻實驗室對半導體行業的意義。

Steven Scheer表示：“位于荷蘭費爾德霍芬的 ASML-imec High NA EUV 聯合光刻實驗室的開業，標志著High NA EUV 大規模生產應用準備工作取得里程碑式進展。領先的內存和邏輯芯片制造商現在可以使用第一臺原型High NA (0.55NA) EUV 掃描儀 (TWINSCAN EXE:5000) 和周邊基礎設施，包括涂層和開發軌道、計量工具以及晶圓和掩模處理系統。Imec 和 ASML 將支持IDM 和代工廠降低圖案化技術的風險，并在掃描儀在其生產工廠投入使用之前開發私有的High NA EUV 用例。

ASML和imec還將向更廣泛的供應商生態系統提供訪問權限。開發設施將使他們能夠走在High NA EUV 專用材料和設備工程的最前沿。第三組用戶是imec 和我們在高級圖案化項目中的幾家合作伙伴，推動圖案化生態系統進入下一代High NA EUV。

位于費爾德霍芬的聯合高數值孔徑 EUV 光刻實驗室成立的目的是加速和經濟高效地將高數值孔徑 EUV 投入生產。在短時間內，ASML 和 ZEISS 開發出了高數值孔徑 EUV 掃描儀專用解決方案，涉及光源、光學元件、鏡頭變形、拼接、減小景深 (DOF)、邊緣位置誤差 (EPE) 和套準精度。

與此同時，imec 與 ASML 和我們擴展的供應商網絡緊密合作，準備就緒0.55NA 圖案化生態系統——正如在 2024 年 SPIE 先進光刻和圖案化會議上宣布的那樣。我們確保及時提供先進的光刻膠和底層材料、光掩模、計量技術、（變形）成像策略、光學鄰近校正 (OPC) 以及第一代高數值孔徑 EUV 的集成圖案化和蝕刻技術。所有的準備工作最近都促成了第一批晶圓的曝光。分別在暴露金屬氧化物光刻膠 (MOR) 和化學放大光刻膠 (CAR) 后，可以成功打印10nm 和 16nm 寬的線/空間（即 20nm 和 32nm 間距）。

現在，原型掃描儀和基礎設施已經準備就緒，預計將在2025-2026 年投入大批量生產?！?/span>

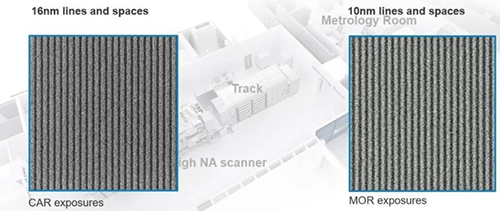

圖 1 - High NA 實驗室中的 EXE:5000 High NA EUV 掃描儀展示了 16nm 線條和單次曝光中獲得的首個 10nm 密集線條。

“High NA EUV將首先應用于14A代邏輯芯片的量產，它將能夠在一次曝光中實現間距為24nm的金屬線/間距（M0/M2）的圖案化，最終目標是達到18nm間距。這將提高產量并縮短周期時間，與現有的多次圖案化0.33NA EUV方案相比，甚至可能減少二氧化碳排放。它最終將成為圖案化互補場效應晶體管（ CFET）芯片特有的復雜結構的關鍵技術。

隨后，它將進入內存芯片制造領域，用于對DRAM 內存最關鍵的結構進行圖案化。High NA EUV 預計可在一次曝光中對存儲節點著陸墊和位線外圍進行成像。D0a 2D-DRAM 技術將是第一個機會，需要 28nm 中心到中心間距?！?/span>

“盡管尖端半導體生態系統的目標是短期內將High NA EUV 引入大批量生產，但imec 及其合作伙伴則著眼于更長遠的目標——旨在實現下一代High NA EUV。對于這些活動，ASML-imec 聯合High NA EUV 光刻實驗室將充當 imec 設施的虛擬延伸。雖然曝光將在 Veldhoven 進行，但部分預處理和后處理工作將繼續在 imec 的 300 毫米潔凈室中進行。

首先，我們將密切監測High NA EUV 原型光刻集群（即連接的掃描儀和軌道）的性能。為此，imec 已準備好專用晶圓堆棧，并將基線工藝轉移到原型High NA EUV 集群。我們的團隊將從最終分辨率（最終目標是線/空間的金屬間距為 18nm，接觸孔的間距為 28nm）、穩定性（例如，曝光后結構臨界尺寸 (CD) 和缺陷密度的穩定性）和有效焦深 (DOF) 方面評估集群。由于數值孔徑較大，DOF 預計比 0.33NA EUV 小 2-3 倍——這是在 0.55NA EUV 中使用更薄光刻膠膜的原因之一。

此外，我們與計量領域的合作伙伴一起，在聯合實驗室開發并安裝了專用檢測工具，以監測和改善圖案結構的缺陷率。電子束檢測已被選為調查超小接觸孔缺陷率的主要工具。我們的目標是實現業界雄心勃勃的目標，即在測量的一百萬個接觸孔中，每個接觸孔只有一個缺陷。對于金屬線/空間，光學檢測工具與電子束相結合，以檢測和分類缺陷，并提供指導，以實現每立方厘米缺陷數少于一個。

最后，邏輯和 DRAM 用例正在準備中。更大的工藝模塊將接受圖案分辨率和缺陷率方面的檢查，例如使用檢測工具和電氣測試的組合?！?/span>

擴展 0.33NA EUV 活動，使Low NA EUV 和高 NA EUV 均受益

“我們潔凈室中最新一代的 0.33NA EUV 掃描儀仍然是一套互補的工具，有助于改善下一代High NA EUV 的圖案化生態系統。此外，并非所有芯片功能都需要High NA EUV——想想中間和全局片上互連線的圖案化。因此，我們也將繼續改善 0.33NA EUV 的生態系統。此外，一些挑戰——例如需要改進抗蝕劑——在 0.33 和 0.55NA 中是共同的。

我們的“0.33NA 擴展活動”的重點領域之一是High NA EUV 的場拼接。場拼接的必要性源于引入變形鏡頭（即在 x 和 y 方向上具有不同縮小倍率的鏡頭）與不變的掩模空白尺寸（僅允許晶圓上的半場尺寸）相結合。在 2024 年 SPIE 高級光刻 + 圖案會議上，imec 分享了其在實現分辨率場拼接方面的最新見解，這減少了為應對場尺寸減小而進行設計更改的需要。這項工作是在 imec 潔凈室的 NXE:3400C 掃描儀上進行的，與 ASML 和我們的掩模合作伙伴合作。

另一個關鍵課題是光刻膠和底層開發。我們正與光刻膠供應商一起篩選替代光刻膠材料，并根據缺陷率、粗糙度和劑量減少情況對其性能進行基準測試。

幾十年來，化學放大光刻膠 (CAR) 一直主導著光學光刻領域，并且將繼續在特定用例中占據主導地位。但High NA EUV 可能標志著金屬氧化物光刻膠 (MOR) 的突破，金屬氧化物光刻膠在高分辨率線條/間隔和小六角形柱方面表現出色。對這些 MOR 如何與 EUV 光反應的基礎研究將使我們能夠克服剩余的挑戰，例如它們的性能穩定性。我們還研究了底層與光刻膠的匹配，以提高其粘附性。此外，選擇底層和光刻膠材料組合可以進一步降低曝光劑量，從而降低（High NA）EUV 成本。

最后，我們專注于定向自組裝 (DSA)，它使用嵌段共聚物 (BCP) 的微分離來定義圖案。業界對將 DSA 與 EUV 結合使用很感興趣，因?yàn)樗軌蚪档痛植诙?、修?fù)缺陷并降低 EUV 劑量。我們的目標是進一步降低 DSA 圖案內的缺陷率。從長遠來看，我們將把 DSA 開發擴展到High NA EUV。為了與High NA EUV 相關，我們必須將 DSA 圖案縮小到 24nm 間距以下。由于目前使用的 PS- b -PMMA 型嵌段共聚物無法實現這一點，因此我們已與 DSA 材料供應商一起開始研究所謂的High χ BCP?！?/span>

“雖然現在稱其為下一個亮點還為時過早，但 imec 和 ASML 已經開始了對Hyper NA EUV 的可行性研究。Hyper NA的數值孔徑甚至更高，為 0.75-0.85，可能成為 0.55NA EUV 的繼任者，使業界能夠打印間距遠低于 20nm 的線條/空間，從而避免重新依賴High NA EUV 多重圖案化。

這項技術能否成為現實，將取決于行業需求，以及克服技術障礙的能力。例如，Imec 正在通過模擬研究使用 Hyper-NA EUV 進行成像的可行性。問題之一是景深的進一步減小，景深的減小與 NA 的平方成反比。目前可用的總景深對行業來說是否仍然可行，我們該如何處理這些受限的景深資源？但最終，與前幾代光學光刻技術一樣，決策也將取決于成本可以降低的程度。關鍵在于找到經濟上的最佳平衡點——引入新技術的成本和收益開始超過“舊”技術帶來的日益增加的挑戰的時間點?！?/span>

“我們使用了我們的虛擬晶圓廠模型 imec.netzero 來量化從Low NA EUV 多重曝光過渡到High NA EUV 單次曝光對環境的影響。二氧化碳排放的主要來源是光刻步驟中的電力消耗。我們的模型顯示，在單個光刻步驟中，0.55NA EXE:5200 掃描儀比 0.33NA NXE:3800 掃描儀消耗更多電量——假設 EUV 光源和晶圓吞吐量相同。這主要是因?yàn)樾枰斓木A和光罩階段來保持吞吐量，而High NA EUV 的掃描長度較短。有限的掃描是由于較大 NA 使用了變形鏡頭。

盡管High NA 掃描儀的功耗較高，但我們的模型顯示，當用High NA 單次曝光等效裝置替換一個 EUV Low NA 光刻-光刻-蝕刻 (LELE) 通孔工藝模塊時，二氧化碳排放量總體減少了 30%。工藝簡化比平臺 加速帶來的功耗增加更重要。可以通過最大化掃描儀吞吐量（以每小時晶圓片數 (wph) 為單位）來控制電力消耗。降低光刻膠劑量和管理芯片尺寸/光罩布局已被確定為保持該吞吐量的關鍵因素，因?yàn)樗鼈兌紩绊慔igh NA EUV 掃描儀完成晶圓曝光所需的時間。

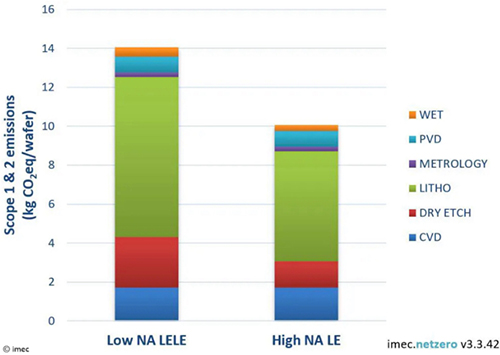

圖 2 – 圖表顯示，用High NA 單次曝光替代低 NA LELE 時，CO 2當量排放量減少 30%。兩種情況下，假設標稱吞吐量為 220wph。

除了光刻之外，蝕刻工藝也是直接二氧化碳排放的重要來源。大多數干蝕刻工藝都依賴于氟化合物，而氟化合物的全球變暖潛能值比二氧化碳高得多。我們開發工藝和設計方向以減少這些氟化合物的排放。

除了排放之外，還有其他值得關注的領域，例如材料稀缺和 PFAS 等有毒物質的使用。PFAS是半導體制造多個方面的內在推動因素，包括CAR和沖洗材料。High NA EUV 可能標志著不含 PFAS 的 MOR 的引入。我們最近展示了在薄 MOR 光刻膠中圖案化小線條/空間的良好性能，以及使用帶有二元明場掩模的 MOR 光刻膠圖案化接觸孔的良好性能。但 CAR 仍將是圖案化不太重要的芯片特征的主力。我們與供應商社區一起，發起了新的研究計劃，探索不含 PFAS 或限量 PFAS 的替代品，并對其性能進行基準測試。
