半導體工藝（四）光刻機（Mask Aligner）

上兩篇對于光刻工藝中所用到的掩膜版和光刻膠進行了簡單的介紹。其實在光刻工藝的整個流程中有幾樣設備也是不能缺少的。例如：光刻機、勻膠機、烘膠機（烤膠機）以及顯影設備等等。這次主要來介紹光刻機以及其中相對應的曝光源。

隨著光刻技術的發展經歷了接觸/接近式光刻、光學投影光刻、步進重復光刻、步進掃描光刻、浸沒式光刻、EUV光刻以及電子束光刻。主流的曝光源的曝光波長由g線（436nm）、i線（365nm）、KrF（248nm）、ArF（193nm），一直縮減到極紫外線（EUV）（13.5nm）。

一、接觸/接近式光刻機

接觸式光刻技術是小規模集成電路時代的主要光刻手段，主要用于生產特征尺寸大于5μm的集成電路。在接觸/接近式光刻機中，通常晶圓片放置于手動控制水平位置和旋轉的工件臺上。利用分立視場顯微鏡同時觀察掩模和晶圓片的位置，并通過手動控制工件臺的位置來實現掩模版與晶圓片的對準。晶圓片與掩模版對準后，二者將被壓緊，使得掩模版與晶圓片表面的光刻膠直接接觸。移開顯微鏡物鏡后，將壓緊的晶圓片與掩模版移入曝光臺進行曝光。汞燈發出的光經透鏡準直平行照射掩模版，由于掩模版與晶圓片上的光刻膠層直接接觸，所以曝光后掩模圖形按照1:1的比例移轉印至光刻膠層。

接觸光刻技術優點：因直接接觸，減少光的衍射，能實現較小特征尺寸的曝光?？傮w簡單經濟。缺點：也是因掩膜版和涂油光刻膠的晶圓緊密接觸，容易造成劃痕、污染顆粒，同時造成器件致命的缺陷，縮短掩膜版的壽命，降低成品率等。

在大規模的集成電路生產中，為避免因掩模版與晶圓片的直接接觸而導致的與接觸式光刻不同，接近式光刻中的掩模版與晶圓片上的光刻膠之間充了氮?dú)?，掩模版浮在氮?dú)庵?，掩模版與晶圓片之間的間隙大小由氮?dú)獾臍鈮簛頉Q定。由于接近式光刻技術不存在晶圓片與掩模版的直接接觸，減少了光刻過程中引入的缺陷，從而降低了掩模版的損耗，提高了晶圓片成品率。接近式光刻技術中，晶圓片與掩模版存在的間隙使得晶圓片處于菲涅耳衍射區域。而衍射的存在限制了接近式光刻設備分辨率的進一步提高，因此該技術主要適用于特征尺寸在3μm以上的集成電路生產。

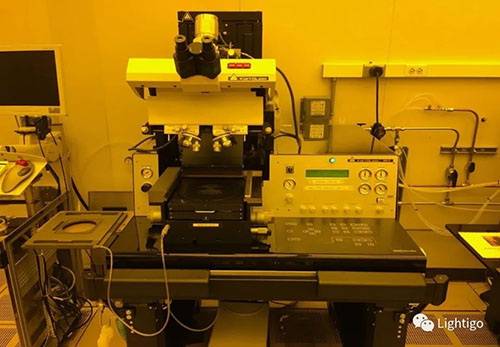

接觸式光刻機

二、步進重復/掃描光刻機（步進式也稱之為投影式）

接觸/接近式光刻機實現了亞微米工藝的實現，那么步進重復光刻機的出現推動亞微米工藝的發展以及進入了量產。步進重復光刻機利用22mm × 22mm的典型靜態曝光視場和縮小比為5:1或4:1的光學投影物鏡，將掩模版上的圖形轉印到晶圓片上。

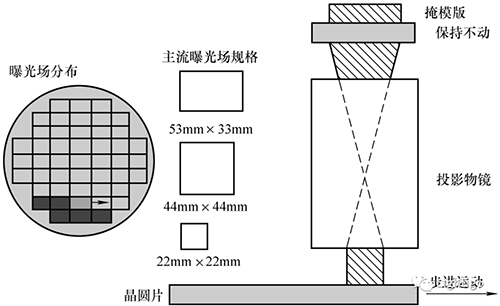

步進重復光刻的工作原理圖

步進重復光刻機一般由曝光分系統、工件臺分系統、掩模臺分系統、調焦/調平分系統、對準分系統、主框架分系統、晶圓片傳輸分系統、掩模傳輸分系統、電子分系統和軟件分系統組成。工作流程這里就先不仔細介紹，總的來說就是對準，而后從一點到另一點逐場曝光。

后續發展起來的步進掃描光刻機是在上述基本工作過程的基礎上，將步進→曝光改進為掃描→曝光，調焦/調平→對準→曝光在雙臺機型上改進為測量（調焦/調平→對準）與掃描曝光并行。步進重復光刻機與步進掃描光刻機相比，由于步進重復光刻機不需要實現掩模和晶圓片同步反向掃描，在結構上不需要掃描掩模臺和同步掃描控制系統，因而結構相對簡單、成本相對較低、工作可靠。但當IC工藝進入0.25μm后，由于步進掃描光刻機在掃描曝光視場尺寸及曝光均勻性上均具有優勢，使得步進重復光刻機的應用開始慢慢減少。

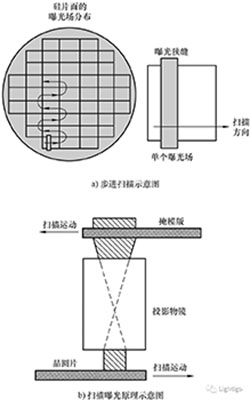

步進掃描光刻的工作原理圖

小結：步進重復光刻和步進掃描光刻的工藝節點是0.25um;步進掃描光刻機可以通過配置不同的曝光光源，所以步進掃描技術可支撐不同的工藝技術節點，從365nm、248nm、193nm浸沒式，直至EUV光刻；步進掃描光刻機成像系統的靜態視場更小。在同等成像性能約束下，投影物鏡制造難度降低。因此在0.18μm工藝節點后，即采用KrF光源后，基本采用步進掃描技術，并一直延續到現在。目前在7nm以下工藝節點使用的極紫外（EUV）光刻機也采用步進掃描方式。經過一些必要部分的改造，步進掃描光刻機也可以支撐MEMS、功率器件、射頻器件等諸多非硅基底工藝的研發與生產。

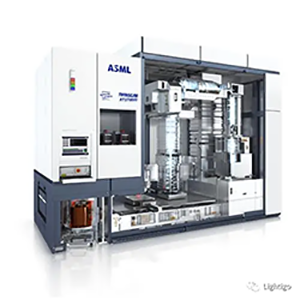

ASML的步進掃描光刻機

三、浸沒式光刻機

浸沒式光刻機是采用折射和反射相結合的光路設計且曝光區域與光刻機透鏡之間充滿水的光刻設備。對于45nm以下及更高的成像分辨率，采用ArF干法曝光方式已經無法滿足要求（因其最大支持65nm成像分辨率），故而需要引入浸沒式光刻方法。雖然浸沒式光刻機是步進掃描光刻機的一種，但其設備系統方案并無變化，由于引入與浸沒相關的關鍵技術，所以屬于ArF步進掃描光刻機的升級改良版。浸沒式光刻的優點：由于系統數值孔徑的增大，提升了步進掃描光刻機的成像分辨能力，可以滿足45nm以下成像分辨率的工藝要求。缺點：由于浸沒液體的引入，導致設備本身工程難度大幅度增加，其關鍵技術包括浸沒液體供給與回收技術、浸沒式液場維持技術、浸沒式光刻污染與缺陷控制技術、超大數值孔徑浸液式投影物鏡開發與維護、浸液條件下成像質量檢測技術等。這里不作詳細的介紹。

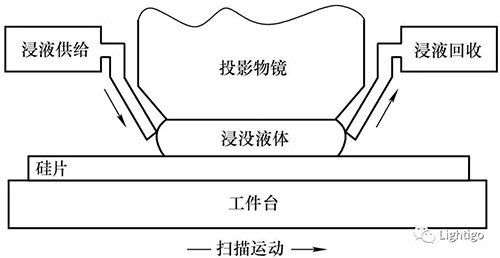

浸沒式光刻原理圖

四、極紫外光刻機（EUV光刻機）

小于5納米的芯片晶圓，只能用EUV光刻機生產。為了提高光刻分辨率，在采用準分子光源后進一步縮短曝光波長，引入波長為10～14nm的極紫外光作為曝光光源。目前波長為13.5nm。EUV光刻機主要由光源、照明、物鏡、工件臺、掩模臺、晶圓片對準、調焦/調平、掩模傳輸、晶圓片傳輸、真空框架等分系統組成。極紫外光經過多層鍍膜的反射鏡組成的照明系統后，照射在反射掩模上，被掩模反射的光進入由一系列反射鏡構成的光學全反射成像系統，并最終在真空環境下將掩模的反射像投影在晶圓片表面。

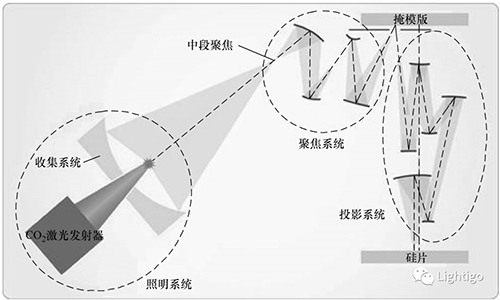

EUV光刻原理圖

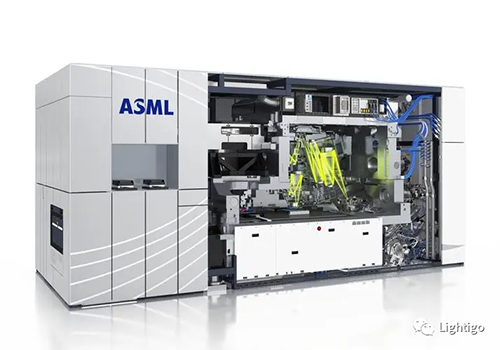

EUV光刻機

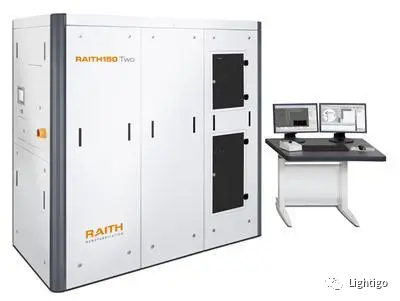

五、電子束光刻系統/納米電子束直寫系統

電子束光刻的主要原理：利用高速的電子打在光刻膠表面，使光刻膠的化學性質改變。在電子束光刻中電子的產生方式有兩種，一種是熱發射，另一種是場發射。熱發射是通過對陰極材料高溫加熱，使電子獲得足夠的能量從陰極中逸出；場發射是將陰極置于高強度電場中，利用電場對電子的強作用力使電子脫離原子核的束縛。直寫式電子束的曝光原理是將聚焦的電子束斑直接打在光刻膠的表面，加工中不需要成本高昂的掩模版和昂貴的投影光學系統，其加工方式也更為靈活，適合小批量器件的光刻，在實際中應用更為廣泛。電子束光刻按照曝光方式劃分可分為兩種，投影式曝光與直寫式曝光。

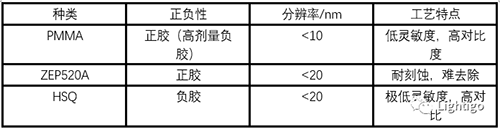

這里再提一嘴，光源的波長是影響光刻精度的主要原因，由于光源波長的限制，X射線曝光可達到50nm左右的精度，深紫外光源的曝光精度在100nm左右，而電子的波長較小，因而電子束光刻的加工精度可以達到10nm以內。電子束光刻以其分辨率高、性能穩定，成本相對較低的特點，因而成為人們最為關注的下一代光刻技術之一對于其光刻膠選擇也是有所不一樣，。目前常用的電子束光刻膠有PMMA，ZEP520A及HSQ等。
