CXL，最強科普(下）

   5 CXL 3.0 協議

為了應對大型分布式系統中的數據共享挑戰（挑戰 4），CXL 3.0 將 CXL 2.0 中引入的資源池?cái)U(kuò)展到更大規模，利用更大的 Flit 大小、低延遲和足夠的帶寬，為多達 4,096 個終端設備提供多級交換和協議支持。終端設備可以是代表獨立服務器或節點的主機 CPU、內存、加速器或任何其他 I/O 設備（如網卡）。如圖 12 所示，總體目標是根據工作負載動態組合系統，以較低的總體擁有成本提供高能效性能。為實現這些目標，CXL 3.0 引入了以下內容：

1.將每引腳帶寬增加一倍，同時保持?jǐn)U展到更大拓?fù)渌璧难訒r(shí)不變。

2.支持 Fabric 拓?fù)洌?這是所有負載存儲互連標準中首次支持事務之間的排序限制。CXL 在任何源-端對之間都有多條路徑，擺脫了樹狀拓?fù)浣Y(jié)構的限制，這對擴展到數千臺設備至關重要。這使得延遲更低、分段帶寬更高、故障切換能力更強。

3.從 PCIe/CXL 設備直接點對點訪問由 2 類/3 類設備托管的相干 HDM 存儲器，如果不發生沖突，無需涉及主機處理器。因此，延遲低、擁塞少、帶寬效率高，這對大型系統至關重要。例如，在圖 12 中，使用直接 P2P，網卡到內存的距離為 8 跳，而通過 CPU 的距離為往返 16 跳。

4.跨主機共享一致的內存和信息傳遞： 這可以通過硬件或軟件實現。共享一致性內存可使多個系統共享數據結構、執行同步或使用低延遲負載存儲語義傳遞消息。信息傳遞也可以通過使用負載存儲 CXL.io 語義（相對于延遲較高的網絡語義）來完成。

5.近內存處理，允許在內存附近執行計算，以提高性能和能效。

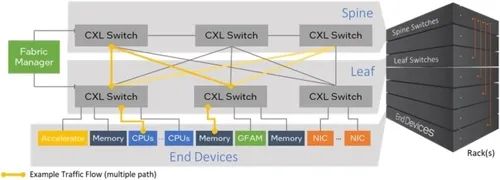

圖 12. CXL 3.0 支持多路徑的 Fabric 拓?fù)?，可跨越一個或多個機架，從而實現可組合的橫向擴展系統，在對等機架之間共享內存和負載存儲信息傳遞。

5.1 支持?jǐn)?shù)據速率翻番至 64.0 GT/s 的 Flit 格式化

CXL 3.0 基于 PCIe 6.0 規范，使用 PAM-4（脈沖幅度調制 4 級）信令支持 64.0 GT/s。PAM-4 采用四級電壓對每個單位間隔 (UI) 的兩個比特進行編碼，由于降低了眼高和眼寬（即電壓和時間），因此錯誤率非常高。為了克服這一問題，PCIe 6.0 規范采用了 10-6 的首次突發錯誤率，并引入了 256 字節的 Flit（圖 13(a)），其中包括 236 B TLP 和 6 B 數據鏈路包 (DLP) 的有效載荷由基于 GF(28) 上的里德-所羅門碼的 8 B CRC 保護，而整個 250 B 則由每路 2 B 的 3 向交錯單符號正確前向糾錯碼 (FEC) 保護。64.0 GT/s 速率的 CXL 3 使用相同的電氣層和 256 B Flit，但做了一些修改。如圖 9(b)和圖 9(c)所示，對于 256 B 大小的 Flit 的兩種變體，它保留了與 PCIe 相同的 FEC 機制。

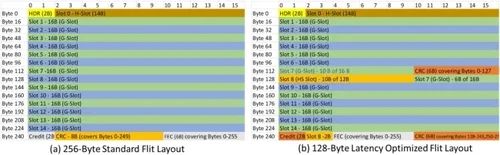

圖 13. 三種類型的 CXL 3.0 Flits。一個 256 B 的延遲優化 Flit (C) 由兩個 128 B 的 Sub-Flits 組成，每個 Sub-Flits 在 256 B 之間具有共同的 FEC，但具有單獨的 CRC。

圖 13（b）顯示了 CXL 3 中常規 256 B Flit 的布局。8 B CRC 與 PCIe 6.0 相同。唯一不同的是 2 B Hdr（Header）（DLP 前兩個字節的增強版，用于可靠的 Flit 傳輸管理，如確認、重放請求、帶序列號的重放）得到了增強，以指示 Flit 類型（CXL. DLP（用于可靠的 Flit 傳播管理，如確認、重放請求、帶序列號的重放）被增強，以指示 Flit 類型（CXL.io、CXL.cache+mem、ALMP、Idle）和可靠的 Flit 傳播管理控制，并被置于 Flit 的起始位置，以管道方式將 Flit 傳播到相應的協議棧，而無需累積整個 256 B Flit 以減少延遲。可選的延遲優化（LO）256 B Flit，如圖 13（c）所示。LO Flit 被細分為兩個子 Flit，每個 128 B，奇數 Flit-半中有 FEC，偶數 Flit-半中有 2 B Flit Hdr。每個半字節中都有一個 6 B CRC。如參考文獻所述，這 6 B CRC 源自 8 B CRC，以減少門數。第一個 6 B CRC 保護偶數位半中的 2 B Flit Hdr 和 120 B 數據，第二個 6 B CRC 保護奇數位半中的 116 B 數據。如果偶數半比特的 CRC 通過，就可以按順序處理，而無需等待奇數半比特。如果奇數 Flit-half 的 CRC 通過，則可以處理奇數 Flit-half，前提是偶數 Flit-half 已經處理完畢（即沒有 CRC 錯誤）。由于 CRC 大約需要 10 級邏輯門，而 FEC 需要 50 級邏輯門，因此在 x16 鏈路上，先應用 CRC 有助于將延遲時間縮短 2 納秒。此外，128 B 以上的 CRC 使累積延遲略好于 32 GT/s 的 68-B Flit 累積延遲。如果檢測到錯誤，則累積整個 Flit，應用 FEC，然后再次應用 CRC。有關 Flit 以及 FEC 和 CRC 機制的詳細信息，請參閱參考文獻。

使用的 Flit 類型（68 B、256 B、LO）在協商使用 8 b/10 b 編碼的 CXL 協議時預先協商。任何 CXL 設備都必須支持 68 B Flit。如果 CXL 設備支持 64.0 GT/s 數據傳輸速率，則還必須公布 256 B Flit 模式，而 LO Flit 模式支持的公布是可選的。如果鏈路的所有組件（兩個設備以及中間的任何重定時器）都支持 LO Flit 模式，則會選擇 LO；否則，如果所有組件都支持 256 B Flit，則會選擇 256 B Flit 模式；否則，將支持 68 B Flit 模式。一旦在早期協商過程中選擇了一種 Flit 模式，無論運行的數據速率如何，都將使用該模式。假設我們選擇了 LO Flit 模式，因?yàn)殒溌分械乃薪M件都支持該模式和 64.0 GT/s，但如果鏈路以 32.0 GT/s 運行（例如，在 64.0 GT/s 時出現節能速度下移或鏈路穩定性問題），則仍將使用 LO Flit 模式。

對于 CXL.io，"數據 "的最后 4 B 將用于 DLLP（相當于 PCIe 6.0 中 6 B DLP 的最后 4 B）。這樣，在 256 B Flit（與 PCIe 6.0 Flit 相同）模式下，TLP 的容量為 236 B，而在 LO Flit 模式下，TLP 的容量為 232 B。對于 ALMP，大部分 "數據 "字段是保留的。對于 CXL.cache-mem，插槽排列如圖 14 所示。H 插槽和 G 插槽的用途與 68-B 相同（即 H 插槽或標頭插槽僅用于標頭，而 G 插槽或通用插槽用于標頭或數據），但 H 插槽中的額外 2 B 用于構建更大的拓?fù)浣Y(jié)構。HS 插槽只有 10 B，用于 2DRS 或 2NDR 等小型報頭。

圖 14. 256 B 和 LO Flits 的 CXL.cache 和 CXL.mem 插槽[8]。

5.2 CXL 3.0 的協議擴展： 支持 Fabric 的無序 I/O (UIO) 和反向無效 (BI)

第 3 節中描述的 PCIe 排序規則排除了任何非樹形拓?fù)洌@意味著 CXL 網絡中的任意兩個節點（主機或設備）之間只有一條路徑。我們需要在任何一對源-目的節點之間建立冗余的多條路徑，以創建性能良好的大型分布式系統。由于軟件依賴于 "生產者-消費者 "排序模型，因此 CXL 協議需要在適應非樹狀拓?fù)涞耐瑫r(shí)保留這種排序模型。CXL 3.0（以及 PCIe）通過在一個或多個不同的虛擬通道（VC，見第 3.1 節）上引入 "無序 "讀/寫/完成事務，并將排序執行權僅轉移到源節點，從而解決了這一難題。每個虛擬通道都獨立于其他虛擬通道，每個虛擬通道包括三個流控制（FC）類別： 已發布（P）用于內存寫入等事務，非發布（NP）用于內存讀取等事務，完成（C）用于每個 NP 事務的完成，詳見第 3.3 節。其基本思想是，每個 UIO 寫入都有一個完成（C FC 類中的 "UIO 寫入完成"）。因此，UIO 寫入從根本上說是非發布的，即使它是在 P FC 類上，以便讓源執行排序。因此，生產者（如圖 6(a) 中的設備 X）必須等待所有 "數據 "完成后，才能向 "標志 "寫入信號，表示數據可用。UIO 讀取就像普通的內存讀取一樣，它會獲得一個或多個完成（C FC 類中的 "UIO 讀取完成"），無論是否有數據，都會同時獲得狀態，包括錯誤。因此，在 UIO VC 中，P 和 NP 各只有一種類型的事務（分別是 UIO 寫和 UIO 讀），而 C 有三種類型的事務（UIO 寫完成（無數據）、UIO 讀完成（有數據）和 UIO 讀完成（無數據））。此外，如圖 15 所示，跨 FC 和 FC 內部的事務沒有排序要求。這樣，CXL.io（和 PCIe）事務就能在源-目的對之間具有多條路徑的拓?fù)渲械娜我饴窂缴习l(fā)送，并仍然執行生產者-消費者排序語義。VC0 將始終用于傳統的非 UIO 排序，以實現路由樹拓?fù)涞南蚝蠹嫒菪?，VC1-VC7 中的一個或多個 VC 可用于 UIO 流量，UIO 流量可使用任何路徑進行任何交易。

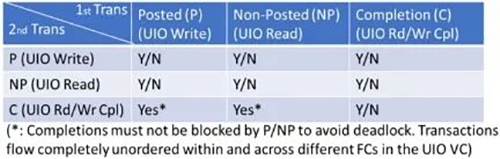

圖 15. UIO 排序規則。Y/N "表示第二筆交易可以繞過或不繞過第一筆交易。

CXL 3.0 在 CXL.mem 中引入了帶有兩個通道的新流程： 如第 5.2 節詳細描述的那樣，在 S2M 方向上引入了反向無效 (BI)，在 M2S 方向上引入了響應 BI-Rsp。這就產生了一種新型設備內存： HDM-DB（Host-managed Device Memory - Device-coherent with Back-invalidate support），由 2 類和 3 類設備支持。

5.3 設備間的對等通信和大塊本地內存的映射

CXL 3.0 中的 "反向驗證 "流程支持三種使用方式：通過 CXL.io UIO 訪問 HDM-DB 內存，實現 CXL/PCIe 設備之間的直接點對點通信（如圖 16 所示）；第 2 類設備能夠?qū)崿F(xiàn)窺探過濾器，并將大塊本地內存映射到 HDM-DB 區域（如圖 17(a)所示）；跨多個獨立主機的硬件強制一致性共享內存（如圖 17(b)所示）。在 CXL.mem 中設置 BI 的理由是確保沒有其他避免死鎖所需的依賴關系。

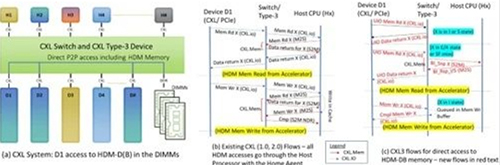

圖 16. 利用 UIO 和 BI 優化延遲和帶寬的 CXL 3.0 協議增強功能。

利用 UIO 和 BI，設備可以直接訪問 HDM-DB 內存，而無需通過主機 CPU。連接到交換機的加速器設備需要訪問直接連接到交換機的內存（圖 16(a)），該內存映射到 HDM-D 或 HDM-H 區域，使用 CXL 2.0 數據流時需要通過主機 CPU（圖 16(b)），這涉及主機從內存獲取數據，并在完成設備訪問之前解決一致性流。但是，使用 CXL 3.0 流量時，設備會在 UIO VC 中使用 CXL.io 發送相同的內存讀寫事務。交換機不會將這些 UIO 事務路由到主機。如果高速緩存行的狀態為 I 或 S（UIO 讀取）或 I（UIO 寫入），則 UIO 事務直接由內存提供服務；否則，內存控制器將使用 BI 流反向偵查主機處理器，如圖 16(c) 所示。稍后我們將看到，即使在需要 BI 的情況下，這種新機制也比將所有請求發送到主機的現有方法更節省帶寬，因?yàn)楹笳邥?huì)造成更多的流量和額外的延遲。

UIO 與 BI 的結合實現了 I/O 一致性模型，可以擴展到大量設備。那些需要緩存內存的設備在需要時仍可使用 CXL.cache 語義，其他情況下則使用 UIO。這就減少了窺探開銷，也減少了一直進入主機處理器的延遲。BI 的第二個方面是讓第 2 類設備擁有一個窺探過濾器，而不是擁有一個完整的目錄和調用現有的偏置流。圖 17（a）演示了這一點，在該圖中，如果新請求遇到容量缺失，2 類設備會調用 BI 流程，從其窺探過濾器中驅逐緩存行。

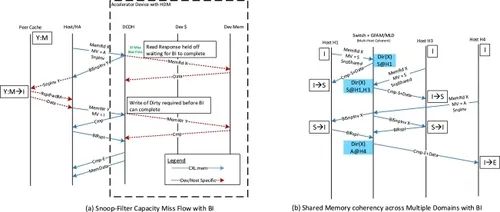

圖 17 (a) 現有的偏置-翻轉機制需要完全跟蹤 HDM，因?yàn)樵O(shè)備無法反向窺探主機。CXL 3.0 的 "反向無效 "可實現窺探過濾器，從而產生可映射到 HDM 的大容量內存，（b）CXL 3.0 的 "反向無效 "流程可用于在多個主機之間實現基于硬件的一致性共享內存，每個主機都有獨立的一致性域。

如圖 17(b)所示，BI 機制還能在多個主機間實現共享和硬件強制的一致性內存。在這里，內存設備（GFD/MLD）維護一個目錄（或窺探過濾器），以跟蹤一致性共享內存中高速緩存行的所有權。因此，當主機 1 獲得作為共享副本的高速緩存行 X 的所有權時，它會將目錄從 "I "狀態更新為 "S "狀態，主機 1 為共享者。當主機 3 請求共享狀態下的同一高速緩存行 X 時，它會提供數據并更新 X 的目錄，以表明主機 1 和主機 3 都共享該數據。當主機 4 請求獨占副本時，它會向主機 H1 和主機 H3 發出 Back Invalidate（回?zé)o效），等待兩者的響應，以確保主機 1 和主機 3 已將 X 的副本無效，并更新目錄，將 X 標記為主機 4 的 "E"，然后將數據和所有權發送給主機 4。每個 GFD 可同時支持多達 4,096 個獨立節點（MLD 為 32 個）的池式或共享內存，因?yàn)槊總€(gè)節點都無法通過配置空間獨立發現。

為支持多個獨立主機共享一致性內存，設備可在內存中實施片上窺探過濾器和/或目錄結構。設備可使用兩個位來表示一致性狀態（無效、共享、獨占），然后是主機共享列表。該列表的實現取決于設備。例如，對于無效狀態，列表?xiàng)l目為"不關心"。對于獨占，列表包含獨占的主機 ID。對于共享，可以采用位矢量（每個位代表一個或一組主機）或列表的組合方式，其中列表可以識別每個主機，但最多只能識別一定數量的主機，超過這個數量的主機可以粗粒度地表示主機組。實施細節取決于可用的目錄位數和可訪問緩存行的主機數量。也可以選擇在多個高速緩存行（如頁面級）中維護窺探過濾器/目錄。共享內存的大小和可共享緩存行的主機數量取決于使用模式。例如，大型內存應用，如超大型數據庫、日志、機器學習、鍵值存儲、內存分析等。硬件一致性可以擴展這些應用，因?yàn)樗鼈兇蠖嗍侵蛔x應用。在某些情況下，可能需要軟件一致性。CXL3 架構還支持域間中斷、使用共享內存的 Semaphores、數據復制，以及通過共享內存控制器使用特殊地址映射區域進行的消息傳遞，詳情請參見參考文獻。

反向驗證在協議層和鏈路層創建了兩個額外通道： BISnp 和 BIRsp。與圖 10(b) 中的 CXL 1.1/CXL 2.0 依賴關系圖相比，圖 18 所示的更新依賴關系圖中增加了 BISnp（S2M BISnp），這些通道是確保協議無死鎖所必需的。BIRsp 已預先分配，因此在依賴關系圖中，它被合并到圖中的 L3 RSP 中。

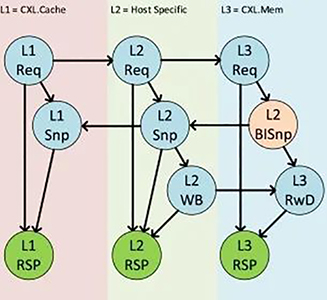

圖 18. 更新后的 CXL 3.0 協議依賴性與反向驗證。

5.4 CXL.cache 設備擴展

在 CXL 3.0 之前，每個虛擬層次結構只能支持一個 CXL.cache 設備。為支持更多設備，報文中增加了一個 4 位 ID 空間 "CacheID"，使每個根端口最多可支持 16 個 CXL.cache 設備。主機要支持 CXL.cache，就必須擁有窺探過濾器結構，以跟蹤設備可能緩存的每個地址。主機中這種跟蹤的大小將限制設備緩存主機內存的能力，因此主機中的大小將限制設備可以緩存多少主機數據。請注意，對于 2 類設備，主機不會限制設備緩存自身內存的能力。增加 CacheID 后，主機必須單獨跟蹤根端口后面的每個設備，以避免退化為多播窺探行為。多播窺探功能是可行的，但不能滿足帶寬/性能要求，即設備應很少看到不在設備緩存中的地址窺探。主機一致性跟蹤的限制可能會限制可支持的 CXL.cache 設備總數。主機將在主機網橋粒度上公布這一限制。軟件可發現這一功能，并在枚舉 CXL 層次結構時強制執行這一限制。

5.5 端口基礎路由（PBR）和 CXL Fabric 擴展

為了將端點（主機或設備）和非樹（多路徑）網絡拓?fù)鋽U(kuò)展到 4,096 個，CXL 3.0 增加了一種新的可選協議格式，稱為端口基礎路由（PBR）。與 CXL 2.0 的分層路由（第 4.1 節）相比，PBR 的理念是只關注 PBR 交換機之間路由信息所需的信息，因此是一種更簡單、更可擴展的協議。例如，分層路由要求交換機知道虛擬分層和每臺主機的地址映射。CXL 3.0 在大多數端點與第一個交換機之間的鏈路中繼續使用標準 CXL 2.0 信息（如圖 12 中的葉子到端點鏈路）。連接設備或主機的第一個交換機端口被稱為 "邊緣端口"，因?yàn)樗跇?biāo)準報文（HBR）和 PBR 報文之間的轉換中起著特殊作用。PBR 路由本身用于交換機間鏈路，如圖 12 中的 Spline 到 Spline 和 Leaf 到 Spline 鏈路）。從軟件角度看，只有 Fabric 管理員需要配置交換機網絡；在主機上運行的軟件看到的只是一個以第一個交換機端口為終點的平面拓?fù)洹?/p>

PBR 使用 12 位 ID（稱為 PBR-ID (PID)）對端點進行尋址。邊緣端口將此標識符添加到報文中，作為目的 PID（DPID），有時也作為源 PID（SPID）。PID 的生成是通過使用各種方法將 HBR 報文轉換/解碼為 PBR 報文完成的。這種轉換是無狀態的，即不需要跟蹤任何未處理的請求。這種轉換的例子包括地址到 PID、LD-ID 到 PID/從 PID、CacheID 到 PID/從 PID、總線編號到 PID/從 PID。對于從 LD-ID 到 PID 的轉換，PID 提供的位數較少，可通過一個 16 位的查找表來解決，該查找表以 4 位 LD-ID 為索引，用于確定主機的 PID。在 "地址轉 PID "的情況下，這是通過解碼主機物理地址 (HPA) 和查找 Fabric 地址段表 (FAST) 來實現的。為了提高可擴展性，F(xiàn)AST 為每個 PID 提供了一個 2 次冪大小的單一內存范圍，這樣就可以直接使用可選地址位來查找擁有 HPA 區域的 PID。由于 HBR 信息與 PBR 信息之間的轉換是由邊緣端口透明執行的，因此主機和設備可以在不直接感知 PBR 的情況下使用 PBR。此外，由于地址解碼已在邊緣端口完成，內部 PBR 交換機（如圖 12 中的 Spline 交換機）可以純粹根據 DPID 路由報文，而無需執行地址解碼。如果不進行這種簡化，多個虛擬層次結構共享的中間鏈路就需要為共享鏈路的所有虛擬層次結構（VH）提供完整的地址解碼功能，從而限制了 VH 的數量。因此，PBR 可以提高可擴展性，減少內部交換機的延遲和成本。

PBR 信息的路由由 Fabric Manager (FM) 集中控制（第 4.2 節）。FM 為每個 PBR 交換機配置一個以 12 位 DPID 為索引的查找表。這些表將 DPID 映射到交換機的出站物理端口。為實現多路徑路由，查找表可提供多個目標物理端口，在這些端口上，無序流量可根據負載情況動態路由到目標端口。對于 CXL.io，UIO VC 是完全無序的，可以通過流量到達的 VC 輕松識別。CXL.cache-mem主要是無序的，但有一些有限的排序例外規則，用于解決沖突（例如：在CXL.Cache Snoops中，將GO推送到相同的地址）；通過確保排序信息遵循相同的路徑，適當?shù)亟诲e(cuò)，即使有多條路徑，也能輕松執行這些例外規則。例如，CXL.mem 非數據響應通道中的標簽位可用于交錯，因?yàn)橹挥芯哂邢嗤瑯?biāo)簽的報文才需要排序。傳統 CXL.io 等有序流量的靈活性較低，因?yàn)楸仨毷冀K選擇相同的單一路徑，這符合所有鏈路的樹狀拓?fù)浣Y(jié)構。當 FM 發現鏈路或交換機故障時，它還可以重新配置路由表，并將新的查找表重新分配給 PBR 交換機。交換機間鏈路（ISL）攜帶 PBR 信息格式。這些鏈路在性質上也是對稱的，因?yàn)樗鼈兛梢栽谕绘溌飞弦韵喾吹姆较虺休d來自不同主機的上行和下行流量。具體來說，非 PBR 端口支持 6 個上行 CXL 通道和 6 個下行 CXL 通道。PBR 端口必須能分別承載 12 個上行和下行 CXL 通道。支持 ISL 要求底層高速緩存和內存鏈路層提供一組完全對稱的通道，每個通道都有自己的流量控制信用。這與設備和主機鏈路不同，它們要么是上游鏈路，要么是下游鏈路（主機到交換機是下游鏈路，設備到交換機是上游鏈路）、

內存設備也可以直接參與 PBR，而不是依賴邊緣端口。這種端點被稱為全局 Fabric 附加內存設備（GFD）。在 CXL 2.0 多邏輯設備（MLD）最多只能由 16 臺主機共享的情況下，GFD 允許在 CXL Fabric 中的所有 4095 個其他代理之間共享/池化高擴展性內存設備。

    6 CXL 實施情況調查

CXL 生態系統需要 CPU 和設備的支持。雖然 CXL 3.0 產品預計將在幾年內推出，但 CXL 1.1 和 CXL 2.0 已部署在多個商用產品中。英特爾從藍寶石激流（SPR）CPU 和 Agilex7 FPGA 開始支持 CXL，支持所有三種協議。AMD 在 Genoa 和 Bergamo CPU 中支持 CXL，并宣布支持 SmartNIC 設備；ARM 宣布在 V2、N2 和 E2 系列 CPU 中支持 CXL 2.0。

在設備方面，Synopsys、Cadence、PLDA/Rambus、Mobiveil 等 IP 供應商已經展示了與 SPR CPU 的互操作性。三星制造了一個 CXL 1.1 內存擴展設備，并公開分享了其基準測試結果。Montage、SK Hynix、Microchip、Micron和 Astera Labs發布了 CXL Type 3 存儲器設備。美光公司已經推出了 CXL 1.1 近內存計算設備的原型。學術研究也獨立復制了 SPR上的結果，并實現了定制的 CXL 硬件和軟件原型。

在接下來的章節中，我們將報告 CXL 實現的測量結果。我們?cè)诙鄠€(gè)設備供應商的英特爾和 AMD CPU 上測試了 CXL.mem。不過，由于公開的性能數據主要針對英特爾 CPU，因此我們的調查主要側重于英特爾實現的性能，以此作為 CXL 實現的代表性性能指標。

圖 19 是具有代表性的 CXL IP 微體系結構，其中包括 PIPE、LPIF、CPI和 SFI等用于 CXL 端點和 SPR 等主機處理器的行業標準接口。圖 10(a)中的內存大小、高速緩存層次結構和高速緩存大小只是提供了一個比例，而不是精確的大小。最后一級高速緩存（LLC）包括層次結構中的低級高速緩存以及與 CPU 內部 PCIe/ CXL.io 堆棧相關的寫高速緩存。LLC 還覆蓋所有 CXL 設備的緩存。窺探過濾器為主代理提供了何時窺探特定 CXL 設備的信息。無論是與 CPU 本地連接的內存（如 DDR），還是屬于映射到系統地址空間的 CXL 設備的內存，都屬于主代理的權限范圍（圖 10(a) 中用藍色和綠色表示）。

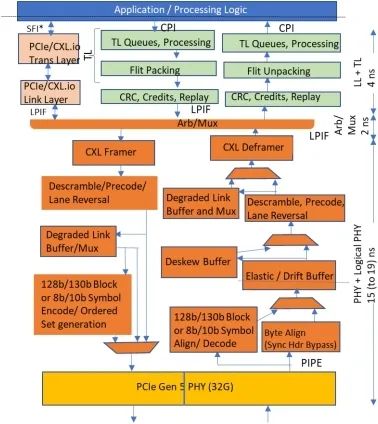

圖 19. 具有代表性的微體系結構與 CXL 微體系結構的典型延遲[8]。

6.1 CXL 1.1 實現的實測延遲

從高層來看，CXL 延遲由協議部分和隊列部分組成，隊列部分取決于負載。我們首先關注空閑系統中的 CXL 協議延遲。圖 19 顯示了不同 CXL 塊在英特爾 SPR 上的延遲明細。PHY 模塊顯示了負責數據序列化/反序列化的模擬電路。它通過 PIPE 的并行接口連接到 PHY 邏輯塊（32 位，每列 1 GHz，32.0 GT/s 鏈路）。物理層邏輯模塊還執行鏈路訓練、均衡、（去）擾碼、預編碼、線路反轉、鏈路寬度衰減、極性反轉、時鐘域交叉、時鐘補償、去歪斜和物理層成幀。

LPIF 芯片到芯片接口將物理層邏輯連接到 Arb/Mux 模塊，再從 Arb/Mux 模塊連接到多個鏈路層。Arb/Mux 塊在兩個堆棧（CXL.io 和 CXL.cache+mem；見第 3.2 節）之間執行仲裁和多路復用，并將物理層虛擬化為獨立的鏈路層堆棧，以進行電源管理。

鏈路層（LL）（如圖 19 所示）執行 CRC 校驗、管理積分和處理鏈路層重試，而事務層（TL）則執行 Flit 打包/拆包、將事務存儲在適當?shù)年?duì)列中并處理事務。在 CXL 3.0 實現中，當協商 256 字節或 128 字節延遲優化 Flit 時，邏輯物理層將執行所有堆棧通用的 CRC 和重放功能，而每個堆棧的鏈路層將繼續提供相同的功能，但僅限于該堆棧的 68 字節 Flit 模式，以實現向后兼容性。CXL.io/PCIe 事務層對事務進行排隊、處理并執行生產者-消費者排序。

圖 19 適用于 CXL.cache+mem 路徑，包括發送和接收路徑。與標準 PCIe 物理層邏輯實現相比，多種優化措施改善了延遲。這些優化包括繞過 128 b/130 b 編碼（如果在鏈路培訓期間協商好），繞過支持降級模式所需的邏輯和串行化觸發器（如果一個或多個車道出現問題，或者如果為電源管理而調用），如果車道到車道偏移小于內部 PHY 邏輯時鐘周期的一半，則繞過糾偏緩沖器，采用預測策略處理彈性緩沖器中的條目（而不是等待每個條目的時鐘域同步握手），等等。PHY 和 PHY 邏輯延遲的不同取決于部署的是通用參考時鐘還是獨立參考時鐘。如果組件都在單個機箱內，那么我們期望使用一個延遲為 15 納秒的通用參考時鐘。但是，如果鏈路跨機箱連接，那么我們預計獨立參考時鐘會因時鐘交叉和同步 Hdr 開銷而造成 4 納秒的延遲損失。

在通用參考時鐘模式下，從 SERDES 引腳到內部應用層（CPI 或等效接口）再返回的總延遲為 21 納秒，在獨立參考時鐘模式下為 25 納秒。一家 IP 供應商也報告了 25 ns 的往返延遲。由于各種區塊的位置、工藝技術和物理層設計類型造成的傳播延遲等因素，預計在不同的實現中會出現微小的延遲差異。例如，與基于 DFE/CTLE（決策反饋均衡器/連續時間線性均衡器）的接收器設計相比，現有的基于 ADC（模數轉換器）的 PHY 可能會增加約 5 ns 的延遲。

CXL 端口的 21-25 納秒往返延遲會在 CXL.cache+mem 設備訪問時發生兩次，一次在 CPU 上，一次在設備上。此外，我們估計使用重定時器的往返飛行時間為 15 納秒。這樣，通過 CXL 鏈路訪問內存的端到端延遲加法為 57 納秒。因此，即使存在設計上的差異，CXL 規范中針對 DRAM/ HBM 存儲器的 CXL.mem 存取的引腳到引腳延遲目標為 80 納秒，窺探的響應時間為 50 納秒。這種加法器與通過 CPU-CPU 緩存相干鏈路進行的內存訪問相當，而且完全符合 CPU 的延遲工作點 。對于 CXL.io，與 PCIe 中一樣，在 Xeon 中從引腳到引腳的往返延遲為 275 ns（LLC 未命中和 IOTLB 命中）。

我們進行的端到端測量涵蓋了包括隊列在內的所有 CXL 開銷。由于隊列延遲是負載和系統容量的函數，圖 20 顯示了后臺內存帶寬負載增加時的平均內存訪問延遲。這項測量是在英特爾 EMR 系統上進行的，該系統配備了兩個試生產的 Astera Labs Leo CXL 智能內存控制器，每個控制器有 x16 個 CXL 通道。所有通道都裝有單個 64 GB DDR5-5600 DIMM。這里顯示的工作負載組合包括每寫兩次讀?。?R1W）。我們首先比較了 CXL 與本地 DDR5 和跨插槽（UPI）DDR5 訪問的延遲，在這三種情況下，我們都配置了四個內存通道（圖 20(a)）。低負載時，CXL.mem（藍線）的延遲約為本地 DDR5 訪問（橙線）的 200%-220%，與跨 UPI 訪問遠程 DDR5 的延遲相當（圖 20（a）中的綠線）。此外，值得注意的是，本地 DDR5 和 CXL 上連接的 DDR5 的延遲曲線斜率非常相似。來自利奧 CXL 智能內存控制器的 x32 組合 CXL 通道的峰值內存帶寬最大約為 137 GB/s，充分利用了 CXL 通道，并與四個本地 DDR5 通道相匹配。CXL 實現的帶寬約為通過 UPI 訪問遠程 DDR5 的 1.5 倍。

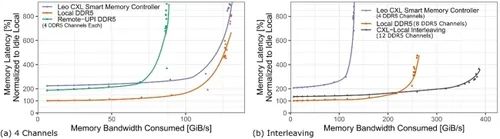

圖 20. 相同數量的四個 DDR 通道以及典型通道配置中的本地、CXL 和交錯內存的內存訪問延遲與帶寬負載的函數關系。圖中線條采用局部回歸法[82]進行平滑處理。

圖 20(b)顯示了四通道的 CXL（藍線）、八通道的本地 DDR5（橙線）以及本地 DDR5 和 CXL 內存交錯訪問的配置（深灰色線）。與僅使用本地 DDR5 相比，交錯使用本地和 CXL 可提供 1.5 倍的峰值內存帶寬，有效地結合了 CXL 和本地 DDR5 帶寬。在帶寬負載超過 200 GB/s 時，與僅使用本地 DDR5 相比，交錯可顯著降低負載和隊列。這表明，交錯使用本地內存和 CXL 內存對帶寬密集型應用很有吸引力。對于延遲敏感型應用，另一種方法是硬件分層，如英特爾扁平內存模式。

6.2 采用 CXL 3.0 及更高版本的大型系統拓?fù)涞念A(yù)計延遲

采用 CXL 的大型拓?fù)浣Y(jié)構可通過交換機以及共享內存控制器（SMC）等設備實現，共享內存控制器是 CXL 交換機與多個內存控制器的組合（圖 16(a)），具有多域功能和 PBR 路由功能，可用于擴展。CXL 交換機與往返的延遲加法器預計為 2x21-25+10 ns 內部 arb/look-up+10 ns 線上飛行時間 = 62-70 ns。表 2 總結了不同訪問/系統配置下 CXL.cache 和 CXL.mem 的各種延遲。

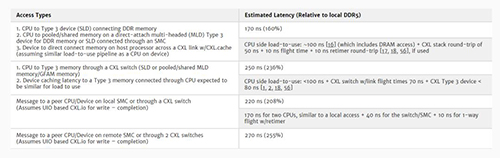

表 2. 各種拓?fù)浣Y(jié)構下 CXL.cache 和 CXL.mem 的估計延遲

6.3 可實現的數據帶寬

x16 CXL 鏈路在 32.0 (64.0) GT/s 數據速率下，每個方向的原始帶寬為 64 (128) GB/s。但是，除了實際有效載荷（包括報頭、CRC 和協議 ID/Flit HDR）外，鏈路傳輸數據還會產生協議開銷（見第 3.2 節）。此外，不同的工作負載會產生不同的請求和響應模式，對 Flit 插槽的占用也不盡相同。因此，可實現的數據帶寬是由工作負載、協議和底層 IP 之間的多層交互決定的。我們首先討論三種協議（CXL.io、CXL.cache 和 CXL.mem）的共同開銷，然后討論常見流量組合下的可實現數據帶寬。

對于 68 字節 Flit 模式下的 CXL.io，假設 DLLP 開銷為 2%，在同步 Hdr 開啟或關閉的情況下，鏈路效率分別為 0.906 和 0.92。請注意，本地 PCIe 的效率要高出 6%，因?yàn)?PCIe 不包含 Flit 開銷。對于使用 256 B 和 128 B LO Flits 的 CXL.io，F(xiàn)lit 開銷為 6 B（Hdr、DLLP）+ 6 B（FEC）+ 8 B（256 B）/12 B（128 B LO）（用于 CRC）。256 B Flit 的總開銷為 20 B，128 B LO Flit 的總開銷為 24 B，鏈路效率分別為 0.92 和 0.91。

68 字節 Flit 模式（CXL 1.1-2.0）下的 CXL.cache+mem 有三個常見開銷： 128/130 表示同步 Hdr 開銷（除非支持同步 Hdr 旁路），374/375 表示公共時鐘 SKP 有序集造成的帶寬損耗（其他模式更高），64/68 表示 Flit 開銷（協議 ID 和 Flit CRC 各 2 字節）。因此，同步 Hdr 開啟時的鏈路效率為 0.924，同步 Hdr 關閉時的鏈路效率為 0.939。這包括積分和鏈路可靠性機制，如 Ack/Nak（Ack：確認，Nak：負確認）。

對于 CXL.cache 和 CXL.mem 的 256 字節和 128 字節 Latency-Optimized (128 B LO) Flits，整體鏈路效率為 15/16 (=0.938)，因?yàn)橛?15 個時隙，一個等效時隙用于 FEC/ CRC/ Hdr 等。CXL.cache 和 CXL.mem 的插槽數量相差無幾，即使考慮到可擴展性所需的額外位數。因此，正如下文所述，三種 Flit 類型的帶寬效率往往相似。

在 CXL.io 和 PCIe 中，有三種常見的流量組合可作為性能基準：100% 讀取、100% 寫入和 50-50 讀寫。表 3 根據參考文獻中描述的方法，總結了三種流量組合中每種流量大小、每種 Flit 類型的 CXL.io 帶寬。典型的工作負載包括小型有效載荷（4 B-32 B）和中大型有效載荷（64 B 及以上）的混合。盡管商用系統為客戶端 CPU 部署的最大有效載荷大小為 128 B（或 32 雙字，又稱 DW），為服務器 CPU 部署的最大有效載荷大小為 256 B/512 B（64/128 DW），但為了完整起見，我們還是提供了最大 4 KB（1,024 DW）有效載荷大小的預測值。

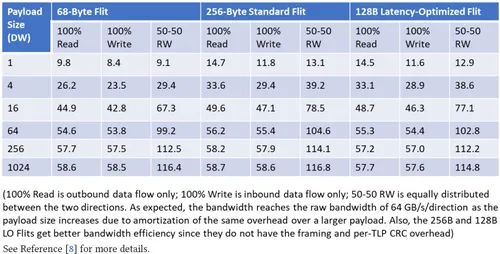

表 3. CXL.io 以 GB/s 為單位的可實現帶寬，適用于不同流量混合和有效載荷大小的 CXL 2.0 68 B Flits 和 CXL 3.0 256 B 和 128 B Flits x16 鏈路，速度為 32 GT/s

CXL.cache： 設備使用 D2H 中的 RdCurr 從內存讀取高速緩存行時，會產生一個 H2D Data_Hdr 和 H2D Data。每個 H2D Data_Hdr 為 24 位，一個插槽中可容納 4 個，即一個插槽中可傳輸 4 個高速緩存行。每個 H2D 數據為 64 字節，因此需要 4 個插槽。因此，x16 CXL 設備從處理器讀取 68 字節 Flit 格式的數據時，可獲得 (16/17) *0.94*64 GB/s = 56.6 GB/s 的帶寬。對于 256 字節和 128 字節延遲優化的 Flits，數據是瓶頸，因?yàn)槊總€(gè) H 插槽最多可以有 4 個 H2D Data_Hdr。對于 256 字節的 Flit，我們只有 14 個插槽可用于數據，可容納 3.5 個高速緩存行。因此，256 字節 Flit 的可實現帶寬為：(14/16) *128=112 GB/s；128 字節延遲優化 Flit 的可實現帶寬為：(13/16) *128=104 GB/s。

對于寫入，設備會發出 D2H 請求 (RdOwn)。這將產生一個帶數據的 H2D 響應。然后，設備發出 D2H Dirty Evict，獲得 H2D Resp (Wr Pull)，從而執行 D2H Mem Wr。這樣，D2H 方向上每一行緩存數據就會產生 3 個 Hdr（D2H Req RdOwn、D2H Dirty Evict + Data Hdr）。對于 68 字節的 Flit，3 個 Hdrs 占用兩個插槽（如 D2H Req RdOwn+ Data Hdr、D2H Dirty Evict），因此每個方向的速度為 (4/6) *0.94*64 GB/s = 40 GB/s。對于 256 字節和 128 字節延遲優化的 Flit 格式，D2H 方向有 4 個 G 插槽和 2.25 個任意插槽（Req 和 Evict Dirty 插槽各一個，Data_Hdr 插槽為 ?，因?yàn)槿我獠宀壑锌梢杂?4 個），因此可實現的數據帶寬為（4 個數據插槽/6.5 個總插槽）*(15/16)*128 = 73.8 GB/s。

CXL.mem： 在 M2S（第 3.5 節）中，CPU 的內存讀取作為 MemRd 發送。對于 3 型設備，其響應包括 S2M DRS Hdr (MemData) 和 4 個數據插槽 (64B)。如果設備是 2 類設備，則需要額外的 S2M NDR 以完成 (Cmp)。對于寫入，CPU 發送 M2S Req (MemWrite) 和 4 個數據插槽，生成 S2M NDR 作為 Cmp。

實施過程中，CPU 會嘗試在一個插槽中打包多個標頭，以最大限度地提高效率。CXL 規范允許在一個插槽中對各種標頭進行不同的打包排列，這些排列使用所謂的 H* 符號表示。

有幾種具有代表性的工作負載可用于評估內存帶寬性能。100% 讀取，表示為 1R0W；100% 寫入，表示為 1R1W，因?yàn)槊總€(gè)高速緩存行的寫入都會在更新前讀取內存內容；等量讀寫，表示每寫入一個高速緩存行就會讀取兩個高速緩存行。表 4 總結了不同流量組合下 CXL.mem 的可實現帶寬。詳細推導見參考文獻。當只有讀取而沒有寫入時，M2S 方向上沒有真正的數據傳輸（只有讀取請求）。因此，該方向的數據帶寬為 0，而 S2M 方向則主要是數據（2DRS 有 1 個數據頭插槽，2 個高速緩存行有 8 個數據插槽）。因此，數據效率為：鏈路效率 0.939 x 插槽效率 8/9 x 64 GB/s 原始帶寬 = 53.5 GB/s。其他條目也采用類似方法，詳見參考文獻。SPR Flit 包裝邏輯中的調度程序遵循 CXL.mem 的貪婪算法，優先處理 Flit 中第一個 16 B 插槽的 H3，然后是 H5，如果計劃發送的數據少于 64 字節，則在其余 Flit 中填充數據。如果計劃發送 64 字節或更多數據，則會調度一個全數據 Flit。采用這種方法后，68-B Flit 模式的測量帶寬與表 4 中的數字非常接近。

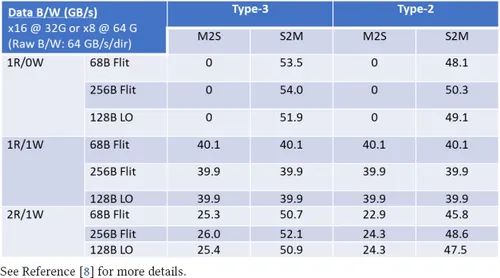

表 4. 對于速度為 32 GT/s 的 x16 鏈路，CXL.mem 在 CXL 2.0 68 B Flits 和 CXL 3.0 256 B 和 128 B Flits 不同流量混合情況下的可實現帶寬（GB/s）。

對于 256 字節標準或 128 字節延遲優化 Flit，設計人員需要考慮額外的限制。例如，H/HS 插槽可能只用于數據頭。調度將確保在有數據（或報頭）要發送時，G 槽不會空著。因此，先于數據發送的報頭將被優先考慮，并擇機放置在 H/HS 插槽中，同時確保調度的數據不超過 5 個高速緩存行。我們還確保其他報頭向前推進。

利用 CXL 3.0中引入的 UIO/BI 流量，可以繞過主機處理器，使用 CXL.io UIO 流量在設備間直接進行訪問，既可用于 HDM 訪問，也可用于不需要緩存的域間消息。由于 I/O 設備和內核通常不會同時訪問相同的數據，因此絕大多數情況下都不會調用 BI-Snp 機制來執行一致性。這有助于提高鏈路效率，緩解主機-處理器鏈路的擁塞問題。在表 5 的分析中，即使在 100% 的訪問都會導致 BI-Snp 的病理情況下（表 1b 中的 x =1.0 情況），該機制的效率提升也非常顯著。這種從主機和設備同時進行的訪問可能發生在用于同步的控制數據結構上。通常情況下，我們會將此類數據結構置于主機內存中。不過，即使 100% 的訪問都會導致 BI-Snp，UIO/BI 也比跨鏈路的多緩存行傳輸要好。

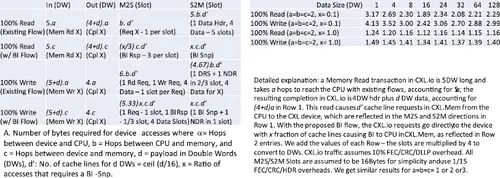

表 5. 反向驗證（BI）和無序 IO（UIO）流的鏈接效率

    7 討論

我們將討論 CXL 對計算領域的四種影響，然后概述一系列初步的未來發展方向。

7.1 對計算領域的影響

影響 1：CXL 對設備的網絡效應。與 PCIe 相比，CXL 顯著擴展了使用模式和功能，例如，延遲更低、池化和硬件一致性。這些優勢促使 I/O 設備采用 CXL。最初，這可能最適用于加速器和內存/存儲設備，因?yàn)镃XL.cache和CXL.mem可帶來巨大的性能提升，而CXL池可節省總體擁有成本。最終，CXL 的采用可能會產生網絡效應，網絡接口等其他 IO 設備必須提供 CXL，因?yàn)?CXL 將成為通用訪問機制。同樣，近內存或內存處理系統也可能采用 CXL，因?yàn)?CXL 對高速緩存一致性的強大支持大大簡化了編程模型。

影響 2：內存向封裝內并行總線和封裝外 CXL 遷移。與本地連接內存（DDR）相比，CXL 具有基本的擴展和效率優勢。CXL 的每引腳帶寬高出 8 倍，容量也更大，因此具有顯著的可擴展性優勢。內存池和異構內存介質使 CXL 具有成本優勢。CXL 還有助于散熱，因?yàn)榕c DDR 相比，它能實現更長、更靈活的主板布線。這些優勢是以高于 DDR 的空閑延遲（通常是 DDR 延遲的兩倍）為代價的。在考慮加載延遲時，CXL 因其帶寬優勢可能比 DDR 性能更好，而封裝內內存的性能將明顯優于兩者。一個自然的預期是，將有更多內存遷移到 CXL 和封裝內存。最終，CXL 將成為 CPU 和加速器的唯一外部內存連接點。

影響 3：CXL 將發展成為機架或集群級互連。與當今基于以太網和 InfiniBand 的數據中心網絡相比，CXL 可將延遲降低一個數量級。此外，CXL 的連貫內存共享和細粒度同步可顯著提高分布式系統的性能，適用于大型機器學習模型和數據庫等關鍵工作負載。不過，CXL 需要專用布線，對電纜長度、適配器和重定時器的使用等有嚴格要求。這導致成本大大增加，靈活性也比現在的數據中心網絡低。因此，CXL 有可能部署在較小的范圍內，如機架內或跨幾個機架（集群或 pod）。例如，當前的財務模型指出，子機架 CXL 部署是總體擁有成本的甜蜜點。隨著標準化帶來的成本改善，CXL 的應用范圍可能會擴大，但 CXL 不太可能取代以太網成為整個數據中心的網絡標準。

影響 4：CXL 將實現高度可組合系統。可組合性意味著可在運行時動態組裝組件和資源，并將其分配給工作負載或虛擬機。我們預計，內存設備和 IO 設備（如網卡、加速器和存儲設備）都將發展出多主機功能，允許通過 CXL 將其容量的一部分動態分配給各個主機。由于多路復用機會增加，聚合和池化設備可顯著提高資源利用率，從而降低成本。這種設計還有利于通過共享內存、消息傳遞和 CXL 點對點通信加速分布式系統。不過，可組合系統仍有別于將通過 CXL 連接的所有資源視為一個單一的大系統。工作負載仍然傾向于本地化，并盡可能少地跨越 CXL 鏈接，以最大限度地減少一致性流量和任何故障的爆炸半徑。

7.2 未來方向

CXL 開啟了計算機科學與工程領域的研究方向。在計算機體系結構中，CXL 為新內存控制器功能的原型設計和部署開辟了道路，例如自適應 DRAM 刷新以節省功耗和提高性能，低成本提高可靠性，以及減少內存浪費。外部存儲器控制器的發展可以獨立于主 CPU，而且成本較低，有利于加快迭代和定制。研究還可探討對 CPU 架構的影響。例如，隨著更高的內存延遲和更多的飛行高速緩存線，人們可能會期待不同的預取和緩沖區大小策略，以及對減少內存訪問延遲的更大興趣。另一個挑戰可能是延遲命中的影響，這需要更嚴格的模擬和建模以及不同的高速緩存管理策略。

在計算機系統中，CXL 內存池將引發本地和分布式內存管理的變革。例如，面對來自遠程主機的內存壓力，我們需要能確定工作負載優先級并保證性能的機制。我們可能還需要系統級方法來緩解分布式內存結構中的擁塞和故障。例如，CXL 標準中的 QoS 目前僅限于 CXL.mem，無法解決結構擁塞問題。工作負載調度也需要發展，以支持可組合性，與現有的數據中心設計相比，設計空間大幅擴大，位置定義也有所不同。CXL 規范需要不斷發展，以提供跨其他協議的 QoS，同時處理 Fabric 擁塞，并在事務級支持動態多路徑，以實現 QoS 和故障轉移。

在計算機工程領域，研發工作需要繼續降低 CXL 內存、加速器和交換機的延遲，以擴大 CXL 的適用性?，F(xiàn)在有很多機會，包括迭代工程 CXL 構建模塊、利用工藝進步（第 6.1 節）和更好的打包算法（第 6.3 節）。生態系統還需要制定嚴格的方法來控制誤差和管理 CXL 增加的爆炸半徑。使用負載存儲語義處理故障和擁塞熱點與網絡應用有著不同的限制，后者可以處理丟失的數據包以及完全失序的數據包交付。最后，CXL 可以進一步增強和部署，以擴展到多個機架，并通過動態故障切換和更細粒度的 QoS 增強功能為多個應用提供高可靠性和低延遲的負載存儲訪問，這些功能將納入未來的規范修訂中。通過通用片式互連快車（UCIe）重定時器實現的協同封裝光學技術，我們有望實現在數據中心構建從機架到 pod 的可組合和可擴展系統的愿景，從而實現具有顯著總體擁有成本優勢的高能效性能。

    8 結論

CXL 解決了行業面臨的重大挑戰，同時遵循基于開放性、簡易性和向后兼容性的設計理念。這使得 CXL 成為整個行業的通用標準。所有這些因素使得 CXL 在學術界也成為一個熱門研究領域。我們希望本教程既能作為標準的介紹和起點，也能作為研究思路的基礎。
