功率器件：新能源產業的“芯”臟

功率半導體器件，也稱為電力電子器件，主要用于電力設備的電能變換和控制電路方面大功率的電子器件。逆變（直流轉換成交流）、整流（交流轉換成直流）、斬波（直流升降壓）、變頻（交流之間轉換）是基本的電能轉換方式。MOSFET 和 IGBT 是主流的功率分立器件。

一、新能源汽車是功率器件增量需求主要來源

作為電能轉化和電路控制的核心器件，功率器件下游應用十分廣泛，包括新能源（風電、光伏、儲能和電動汽車）、消費電子、智能電網、軌道交通等，根據每個細分領域性能要求的不同（頻率、電壓、損耗），選擇不同的功率器件。按照下游應用劃分，汽車領域占比達 40%，其次是工業占比27%，消費電子占13%，其他領域（如通訊、計算機等領域）占 20%，功率器件在汽車和工業領域應用較多，需求穩定性也較強，消費領域應用相對較少。

根據 Yole 的數據，2021年全球功率半導體器件市場大約175億美元，2026年將增長至 262億美元，復合增速達到6.9%。其中，增量較大的主要是IGBT模塊、SiC 模塊、MOSFET 和 GaN 產品。

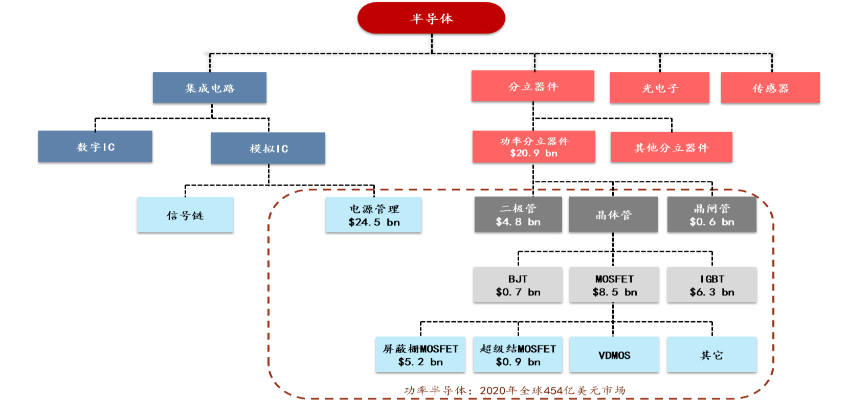

功率半導體類別及市場規模：

資料來源：Omdia

低端產品已實現部分國產替代，高端分立器件國產化空間廣闊。對國內市場而言，功率二極管、功率三極管、晶閘管、中低壓MOSFET 等分立器件產品部分已實現國產化，而功率MOSFET 特別是高壓超級結MOSFET、IGBT 等高端分立器件產品由于其技術及工藝的復雜度，還較大程度上依賴進口，國產化率低，未來進口替代空間巨大。

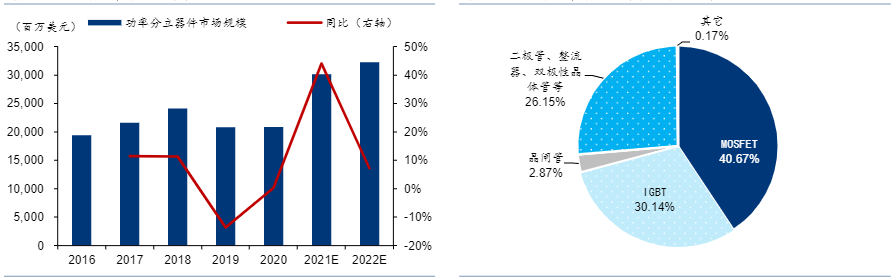

全球功率分立器件市場規模（左）；全球功率器件各細分領域市場規模（右）：

資料來源：Omdia

充電樁：高壓超級結MOSFET 順應國內直流充電樁“快充”發展潮流日益提升的快充需求下直流充電樁滲透率提升至四成，功率不斷提升。充電樁可分為公共直流/公共交流/私人樁，高充電功率的直流樁充電速度最快，而私人樁、公共交流樁充電功率低、充電時間長。隨著下游新能源汽車市場的爆發，國內對配套設施充電樁的需求也日益增加。據Wind數據顯示，2021年國內公共充電樁保有量114.70萬個，2016-2021 年CAGR 高達 52.02%。其中17 年至19年，直流充電樁的占比從28.7%上升至41.6%，占比提升較快，21 年直流充電樁占比保持約四成左右。直流充電方式相較家用標準交流電充電方式速度大幅提高，一個150kW的直流充電器可以在大約15 分鐘內為電動汽車增加200公里續航，隨著新能源汽車滲透率進一步提高，直流電充電方案需求將同步提升，2020 年國內新增直流樁功率達到131KW，未來直流樁新增裝機功率有望進一步提升。此外，Yole預計2020-2025年，全球100kW及以上的大功率直流充電樁數量將以高達36.85%的CAGR 增長，大功率直流快充呈現高速增長態勢。

國內充電樁保有量結構（左）；國內公共充電樁保有量及同比增速（右）：

資料來源：Wind

超級結MOSFET 成快充主流選擇，2025年全球直流樁SJ MOS 市場規模有望超20億元。直流充電樁則通過自帶的AC/DC充電模塊將輸入的交流電轉為直流電，不通過OBC直接完成變壓整流。超級結 MOSFET 因其更低的導通損耗、開關損耗、高可靠性、高功率密度，已成為主流的大功率充電樁功率器件應用產品。根據充電樁功率模塊電路結構，隨著平均單樁功率提升，我們預測2025年直流樁單樁 SJ MOS 用量 168 顆，結合IEA 預測2025年全球直流樁新增保有量達84.6萬個，在SJ MOS 單顆售價15.8 元，市場滲透率達90%的假設下，我們預計 2025 年全球直流樁 SJ MOS 市場規模為20.3億元，對應21-25年CAGR為34.9%，其中22-24 年的CAGR為42.8%；2025年國內市場規模為12.7億元，對應21-25 年CAGR 為60.4%，其中22-24 年的CAGR為56.7%。

全球直流充電樁保有量預測（左）；全球直流充電樁超結MOSFET市場規模預測(右）：

資料來源：Yole

我國新能源汽車銷量增速有望持續高企，單車功率半導體用量是傳統燃油車的5倍。據中國汽車工業協會統計，2021年國內新能源汽車銷量實現爆發性增長，全年銷售共計352萬輛，同比增長157.48%。在“碳中和”、“碳達峰”目標下，我國新能源汽車市場高景氣度有望持續。新能源汽車中的功率半導體含量大大增加，主要增量來源于逆變器中的IGBT 模塊、DC/DC 中的高壓MOSFET、輔助電器中的IGBT 分立器件、OBC 中的超級結MOSFET。據英飛凌數據顯示，一輛電動車的MOSFET分立器件用量接近200個，部分高端新能源汽車車型對MOSFET 的需求可達400個/輛以上。純電動車功率半導體價值量為350美元，是傳統燃油車單車價值量71美元的五倍。

新能源車中OBC、DC/DC 均可采用超級結MOSFET，2025 年全球EV SJ MOS 的市場規模有望成長至34.65億元。OBC是由PFC和隔離DC-DC組成的AC-DC轉換器，通過將來自地面交流充電樁的交流電進行交直流轉換和高低壓變換，給車載電池充電。此外，DC/DC主要作用是取代傳統汽車中的12V發電機，將動力電池的高壓電轉換為低壓電，隨后被低壓蓄電池收集，該過程同樣需要超結MOSFET 的參與。根據Marketline 的預測，2025年全球新能源汽車銷量2121.7萬輛，其中OBC、DC/DC 分別搭載12顆/4顆超結MOSFET，結合17.6 元/顆的單價及滲透率，我們預計2025 年全球EV SJ MOS 的市場規模有望達到34.7億元，21-25 年CAGR 為30.8%，其中22-24 年CAGR為37.8%；國內市場規模25年有望達到17.7 億元，占全球市場需求超過50%，21-25 年CAGR 為28.2%，其中22-24年CAGR 為35.1%

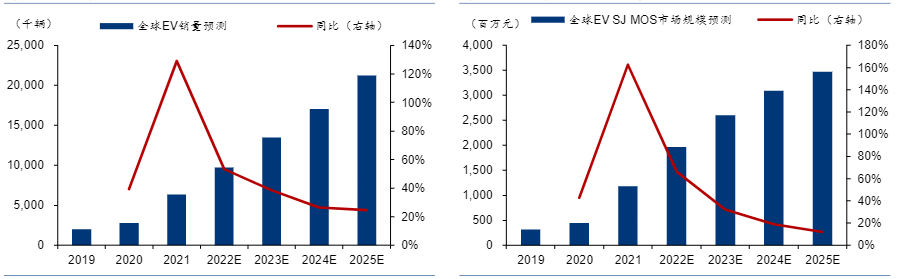

全球EV銷量預測（左）；全球EV 超結MOSFET市場規模預測（右）：

資料來源：Marketline

二、功率半導體供需分析

2022年國內IGBT產業進入爆發期，國產IGBT廠商在車載IGBT領域的替代進程會加速。一方面國內新能源汽車2022年銷量預期都比較樂觀，市場預期平均增速在50%以上，但是國外IGBT芯片廠商如英飛凌和安森美等大廠的交期平均都在一年以上，同時海外如歐洲和美國的電動車市場也開始進入高速增長期，這些國際大廠會優先保障本土供應。在供需偏緊的情況下，國產IGBT廠商對于國內電動車主機廠而言成為了最重要的芯片供應保障，而且時代電氣、士蘭微和華虹半導體等廠商的IGBT產能已經在2021年底相繼投產，有望成為IGBT芯片國產化最受益的廠商。對于國內的IGBT廠商而言，最受益的廠商還是以IDM模式為主的廠商，如比亞迪半導體，時代電氣和士蘭微。

我們認為市場對于IGBT芯片供給大幅開出以后導致IGBT芯片市場競爭加劇的擔憂大可不必，我們梳理了國內明年新增的IGBT產能，如果拉平2022年全年的IGBT供應增量，預計為5.04萬片/月，如果考慮良率等問題，預計實際產能不足4萬片/月，對于明年200萬輛電動車的IGBT芯片消耗量就達到2-3萬片/月，如果再考慮光伏和風電等領域用到的IGBT芯片，預計產能供應相對偏緊張。

假設2030年全球汽車銷量達到1億輛，如果50%的燃油車替換為電動車，對應約5000萬輛電動車，按照單車功率半導體價值量為400美元計算，預計全球車規功率半導體市場規模達到200億美元，如果國內電動車市場占全球的50%，那么2030年國內車規功率半導體市場空間將達到100億美元。存量市場2021年全球功率半導體市場規模將增長至441億美元，國內需求占全球市場份額的36%，2021年市場規模有望達到159億美元，未來十年按照5%的復合增速測算，存量市場如工控和家電領域的需求在2030年將達到239億美元。光伏領域?qū)τ诠β拾雽?dǎo)體市場需求為30億美元，加總以后預計到2030年國內功率半導體市場空間達到369億美元，對應2500億人民幣左右的市場空間。

1臺新能源汽車平均消耗一片8英寸硅片，其中分立器件、IGBT消耗0.4片，DMOS占0.1片，IC占了0.5片，主要是MCU和電源管理芯片，2021年新能源汽車銷量為340萬臺，同比增長1.5倍，預計2022年國內新能源汽車銷量達到500萬輛，對應的增量需求為160萬片8寸晶圓，折合13~14萬片月產能，如果2025年國內電動車銷量達到1000萬輛，對應增量需求為54-55萬片月產能。

截止2020年12年全球晶圓產能約為2082萬片/月（等效8寸），中國大陸晶圓產能占比為15.3%，預計為318.4萬片/月（等效8寸），國內主要晶圓廠12寸產能約100萬片/月，8寸產線約為115萬片/月。其中我們統計國內所有功率半導體廠商新增產線的產能增量，預計2022年全年新增功率半導體產能為18萬片/月（等效8寸），如果假設2022年國內新增電動車銷量為200萬臺，全球新增500萬臺電動車，所需要對應約250萬片8寸的年產能，對應需要新增20.8萬片月產能，而全球功率半導體的新增產能幾乎都在中國，僅僅滿足全球的電動車的需求新增供給尚且不夠，如果考慮光伏需要的產能則供應缺口進一步增加。

功率器件國產化率僅為 22%，高端產品國產化率更低。據我們統計 2021 年國內主要功率器件上市公司相關收入占國內功率器件總市場比重僅 22%，且當前國內功率器件仍以二極管、晶閘管等低端產品居多，高端產品如 IGBT、SiC 等國產化率更低。當前國內廠商在高性能功率器件持續發力，產品性能、可靠性和穩定性等已具備對標海外一線龍頭的能力，隨著未來下游需求的持續增長，功率器件國產化率有望進一步提升。

文章來源：第三代半導體產業技術戰略聯盟
