什么是 CoWoS 封裝技術？

芯片封裝由 2D 向 3D 發展的過程中，衍生出多種不同的封裝技術。其中，2.5D 封裝是一種先進的異構芯片封裝，可以實現從成本、性能到可靠性的完美平衡。

目前 CoWoS 封裝技術已經成為了眾多國際算力芯片廠商的首選，是高端性能芯片封裝的主流方案之一，英偉達算力芯片的需求增長大幅提升了 CoWoS 的封裝需求，CoWoS 有望進一步帶動先進封裝加速發展。

CoWoS 技術是高端性能封裝的主流方案

近年來，在先進封裝飛速發展的背景下，開發相關技術的公司都將自己的技術獨立命名注冊商標，如臺積電的 lnFO、CoWoS，日月光的 FoCoS，Amkor 的 SLIM、SWIFT，三星的 I-Cube、H-Cube 以及 Intel 的 Foveros、EMIB 等。臺積電的 CoWos 技術是高端性能封裝的主流方案之一。隨著 2.5D 和 3D 封裝解決方案變得越來越復雜，先進封裝主要參與者的封裝組合也在增加。根據 Yole《High End Performance Packaging 2022》，高端性能封裝平臺包括例如超高密度扇出型封裝（UHD FO）、嵌入式硅橋（Embedded Si Bridge）、硅中介層（Si Interposer）、三維堆棧內存（3D Stack Memory）以及 3D SoC 技術。嵌入式硅橋有兩種解決方案：LSI（臺積電）和 EMIB（英特爾）。硅中介層技術包括臺積電的 CoWoS、三星的 X-Cube以及英特爾的 Foveros 等解決方案。EMIB 與 Foveros 的結合產生了 CoEMIB 技術，主要應用于英特爾的 Ponte Vecchio 平臺。三維堆棧內存分為三類，分別為 HBM、3DS 和 3D NAND 堆棧。

CoWoS 封裝的優勢

CoWoS（Chip on Wafer on Substrate）封裝技術具有多項顯著優勢，這些優勢使其在高性能計算和先進半導體制造領域中極為重要：

高密度集成：CoWoS技術允許在單一封裝中集成多個芯片，包括處理器、內存和其他功能模塊，實現高密度的系統集成。這種集成方式可以顯著減少芯片間的物理距離，提高整體系統的性能。

縮短互連長度：通過使用硅通孔（TSV）技術，CoWoS能夠?qū)崿F(xiàn)芯片間的垂直互連，從而大幅縮短信號傳輸路徑，減少信號延遲和功耗。

增強信號完整性：由于互連長度的縮短，信號在傳輸過程中的衰減和干擾減少，從而提高了信號的完整性和可靠性。

降低功耗：更短的互連路徑和優化的電源分布網絡有助于降低整體功耗，這對于移動設備和數據中心等對能效有嚴格要求的應用尤為重要。

提高帶寬和吞吐量：CoWoS技術支持高帶寬內存（HBM）的集成，這種內存技術提供了遠高于傳統DDR內存的帶寬，非常適合需要大量數據處理的應用，如人工智能和圖形處理。

減小封裝尺寸：通過3D堆疊技術，CoWoS可以在較小的封裝尺寸內實現更多的功能和更高的性能，有助于減小電子設備的體積。

提升熱管理效率：CoWoS封裝允許更有效地分布和散熱，有助于在高性能計算中維持穩定的溫度，避免過熱導致的性能下降或損壞。

支持異構集成：CoWoS技術可以集成不同工藝節點的芯片，實現異構集成，這對于整合先進和成熟工藝的芯片非常有用，可以優化成本和性能。

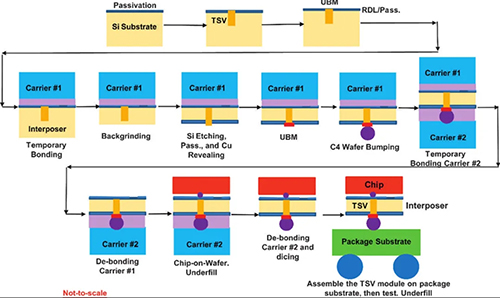

CoWoS 工藝流程

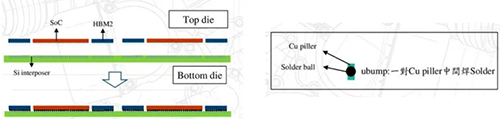

CoWoS 工藝流程包含多項步驟，根據中國臺灣大學資料，總結CoWoS 封裝流程可大致劃分為三個階段。在第一階段，將裸片（Die）與中介層（Interposer）借由微凸塊（uBump）進行連接，并通過底部填充（Underfill）。

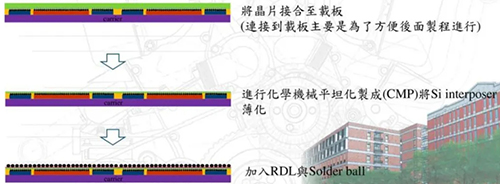

在第二階段，將裸片（Die）與載板（Carrier）相連接。封裝基板（載板）是一類用于承載芯片的線路板，屬于 PCB 的一個技術分支，也是核心的半導體封測材料，具有高密度、高精度、高性能、小型化及輕薄化的特點，可為芯片提供支撐、散熱和保護的作用，同時也可為芯片與 PCB 母板之間提供電氣連接及物理支撐。在裸片與載板相連接后，利用化學拋光技術（CMP）將中介層進行薄化，此步驟目的在于移除中介層凹陷部分。

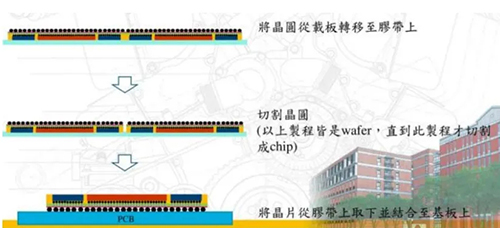

在第三階段，切割晶圓形成芯片，并將芯片連結至封裝基板。最后加上保護封裝的環形框和蓋板，使用熱介面金屬（TIM）填補與蓋板接合時所產生的空隙。

CoWoS 技術的變體

目前正在使用的 CoWoS 技術有三類：

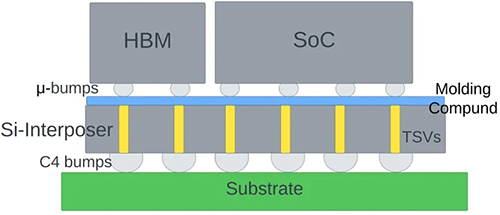

CoWoS-S：該技術使用單片硅中介層和硅通孔 (TSV)，以促進芯片和基板之間高速電信號的直接傳輸。然而，單片硅中介層存在良率問題。

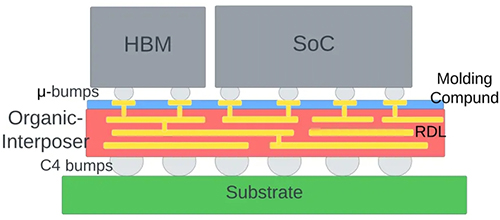

CoWoS-S 封裝CoWoS-R：該技術用有機中介層取代了 CoWoS-S 的硅中介層。有機中介層具有細間距 RDL，可在 HBM 和芯片之間甚至芯片和基板之間提供高速連接。與 CoWoS-S 相比，CoWoS-R 提供了卓越的可靠性和良率，因?yàn)橛袡C(jī)中介層本身具有柔韌性，可充當應力緩沖器，并減輕由于基板和中介層之間的熱膨脹系數不匹配而引起的可靠性問題。

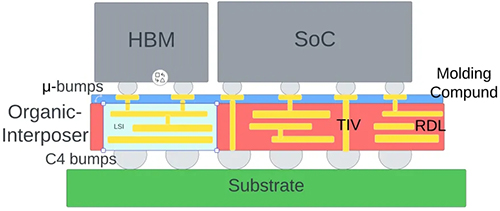

CoWoS-R 封裝CoWoS-L：它使用局部硅互連 (LSI) 和 RDL 中介層一起形成重組中介層 (RI)。除了 RDL 中介層之外，它還以硅通孔 (TSV) 的形式保留了 CoWoS-S 的吸引力。這還可以緩解由于在 CoWoS-S 中使用大型硅中介層而產生的產量問題。在一些實現中，它還可以使用絕緣體通孔 (TIV) 代替 TSV 來最大限度地減少插入損耗。

CoWoS 技術的應用

與系統級芯片 (SiP) 等舊式封裝技術相比，CoWoS 技術可以在一個封裝中支持更多數量的晶體管。所有需要大量并行計算、處理大量數據向量以及需要高內存帶寬的應用程序都最適合使用此技術。

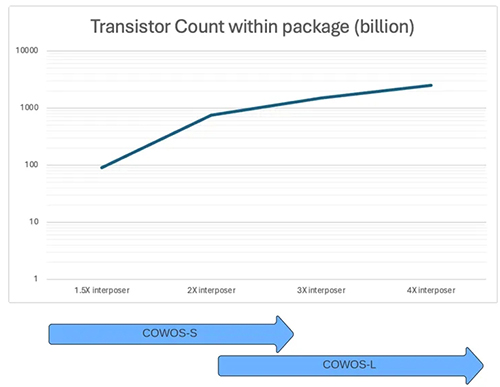

隨著 CoWoS 的發展，晶體管數量增加CoWoS 封裝技術應用廣泛，目前主要應用于高性能計算、通信網絡、圖像處理以及汽車電子等相關領域。在高性能計算領域，CoWoS 封裝具備整合多個處理器芯片、高速緩存和內存于同一封裝中的能力，從而實現卓越的計算性能和數據吞吐量，這一特性在數據中心、超級計算機和人工智能應用領域具有突出的重要性，目前 CoWoS 產品聚焦于具備 HBM 記憶模塊的高端產品。

許多公司因 CoWoS 封裝的成功而蓬勃發展。以下是一些示例：

• NVIDIA 的 AI 芯片依賴 CoWoS 封裝。

• AMD 也在探索將 CoWoS 封裝應用于其 AI 芯片。

• 聯發科已與臺積電合作，將 CoWoS 用于其網絡 ASIC。

• 博通 (Broadcom) 采用 CoWoS-L 作為其 ASIC 以滿足深度學習和網絡應用的需求。

• Global Unichip Corp. (GUC) 還與臺積電合作，將      CoWoS 用于其 AI、HPC 和網絡應用芯片。

挑戰與限制

制造復雜性和成本考慮：CoWoS 是一種 2.5D/3D 集成技術，與前代技術相比，制造復雜性顯著增加。制造復雜性直接導致采用這種封裝技術的芯片成本增加。這被認為是近年來 HPC 和 AI 芯片成本增加的一個重要原因。測試 CoWoS 的成本也會增加總成本。

集成和良率挑戰：2.5D 和 3D 集成電路需要像任何其他集成電路一樣進行測試，以確保它們沒有任何制造缺陷。然而，測試 2.5D 或 3D 集成電路要困難得多，因?yàn)槊總€(gè)晶圓芯片在安裝到中介層之前都需要單獨測試，安裝后還需要再次測試。除此之外，硅通孔 (TSV) 也需要測試。最后，大型硅中介層特別容易受到制造缺陷的影響，并可能導致產量損失。

散熱挑戰：由于中介層和基板之間的熱膨脹系數 (CTE) 不同，CoWoS 封裝會遇到散熱問題。使用有機中介層確實可以在一定程度上限制散熱問題。使用底部填充材料可以緩沖硅片和基板之間的熱失配，從而大大提高焊點的壽命。

同樣，在正面，重分布層 (RDL) 的完整性（尤其是兩個硅片下方的重分布層）容易受到應力影響。μ-bump 底部填充材料再次充當了硅片和 RDL 之間的應力緩沖層。

電氣挑戰：CoWoS 封裝面臨著信號和電源完整性問題等電氣挑戰。

（1）信號完整性：邏輯晶圓到基板的互連：隨著數據速率的提高，由于 TSV 的寄生電容和電感，互連的信號傳輸會變差。為了解決這個問題，努力優化 TSV，以最大限度地降低電容和電感。邏輯晶圓芯片到 HBM：SoC 和 HBM 之間互連的眼圖性能瓶頸歸因于互連的寄生電阻和電容。

（2）電源完整性：CoWoS 封裝通常用于具有較高數據切換率和較低工作電壓的高性能應用。這使得這些封裝容易受到電源完整性挑戰。

CoWoS 技術提供更高水平的集成，使集成電路能夠擴展以滿足不斷增長的計算能力的需求。該技術不斷發展，以確保更好的良率、強大的功率和熱完整性，并進一步增加中介層面積，以允許更多晶圓共享同一基板。CoWoS 將在未來幾年繼續推動半導體行業的發展。
