鋰電池創新結構設計

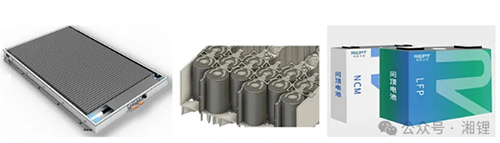

近幾年鋰電池發展和應用呈現一片大好，其中具有代表性的電芯技術主要有比亞迪刀片電池、特斯拉的全極耳圓柱電池以及瑞浦蘭鈞的問頂電池，為什么說具有代表性，請下看：

一、比亞迪刀片電池

以2016年為分界線，在國內磷酸鐵鋰動力電池裝機量市占比一度接近70%，然而2016年后由于補貼政策與汽車?yán)m(xù)航里程和動力電池能量密度強相關，車企紛紛站隊具有高能量密度的三元鋰電池，到2019年補貼政策退坡，成本更低的磷酸鐵鋰電池重出江湖，峰點在2020年比亞迪推出磷酸鐵鋰刀片電池，基于電芯結構優化PACK方式，電池包體積利用首次超過 60%，即通過電芯結構設計，優化電池包體積利用率，提高電池包能量密度。刀片電池長度接近1m，匹配電池包包絡寬度大概在1.2m左右，電池通過直接堆疊，僅在電池包兩邊留出電氣間隙，相比典型方形電池節約了電芯間間隙，此外刀片電池上蓋直接貼合電芯，電池包縱向空間極致利用。

接下來詳細說說刀片電芯

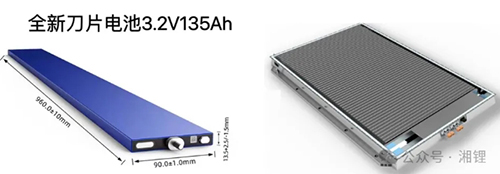

電芯尺寸規格：厚度×寬度×長度=13.5×90.0×960.0 mm

容量規格：3.2V135Ah →3.2V150Ah → 3.2V173Ah

結構：

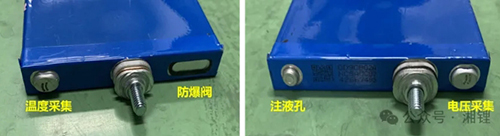

刀片電芯兩端出極柱，正負極柱設計有陶瓷絕緣圈，其中負極蓋板上設置防爆閥和溫度采集點，正極柱蓋板上設置注液孔和電壓采集點。長刀片電池僅有一個防爆閥。

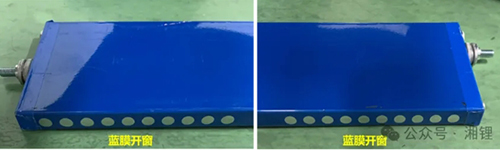

刀片電池在正負極柱端且貼近底部液冷板側藍膜開窗，推測一方面底部打膠后提高電芯與箱底間的剪切力，另一方面加強高電流密度端散熱能力。

刀片電池內部為單芯包結構，芯包側長邊貼合塑膠支架保護芯包入殼，防止在入殼時側邊與鋁殼邊緣碰撞破壞芯包，支架上打孔，有利于電解液的浸潤，裝配好支架后整個芯包包裹Mylar膜，一方面防止芯包大面鋁殼接觸損壞，另一方面用于絕緣保護。

電芯內部：

正極片規格：83×902mm，負極片規格：85×910mm，隔膜規格：87×923mm

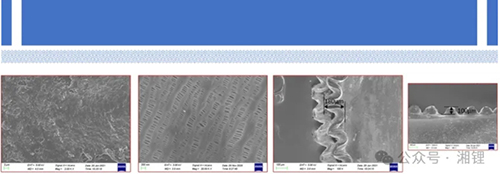

刀片電池隔膜為干法無涂膠隔膜，因此芯包側邊緣冗余隔膜在熱熔下彼此粘連，形成類似波浪狀邊緣，對極片形成袋裝結構，有利于固定極片位置，防止在轉運中錯位。

性能方面

由于電芯薄且長，因此在電芯層級直流電阻較大 50%SOC狀態，2C 脈沖30s，直流電阻約為0.7mohm（正常電芯在0.3mohm左右），因此刀片電池的倍率性能相對短板，因為要考慮集成后的散熱問題，高電阻高產熱也可能是刀片電池寬度為90mm的原因，電芯寬度小，側邊散熱距離短。

由于電芯薄且長，因此在電芯層級低溫性能不佳，通常電芯在低溫下放電時只要在啟動時不低于下限電壓，那么電芯會隨著放電溫度逐步上升，從而低溫性能表現較好，然而刀片電池由于太薄，散熱性能好（雖然產熱大，但產熱集中在兩端）電芯溫度較低，因此低溫性能表現不佳。Ps：低溫性能中只要啟動時電壓不低于下限電壓，通常大倍率測試的低溫性能比小倍率測試的低溫性能更佳，可參照 E=I²Rt。

因此上述可見，刀片電池并非從電芯層面進行性能提升滿足PACK需求，而是通過電芯結構提高PACK集成，再通過PACK集成彌補電芯缺陷，成為相互促進的整體。

電芯堆疊后，散熱就不如單體電芯，因此可克服低溫性能差的問題。

二、特斯拉全極耳4680

2020年9月，特斯拉正式發布4680大圓柱電池，直徑46mm、高度80mm。特斯拉宣稱，4680電池的單體容量較2170電池提升5倍，并且成本實現進一步優化，而這款電池的獨特之處在于使用干法電極代替?zhèn)鹘y(tǒng)的濕法電極，以實現提高生產效率，降低成本的目標。

作為圓柱電池，選用直徑為46mm，是綜合PACK集成利用率，生產制造效率以及電芯散熱等方面的一個最優解。

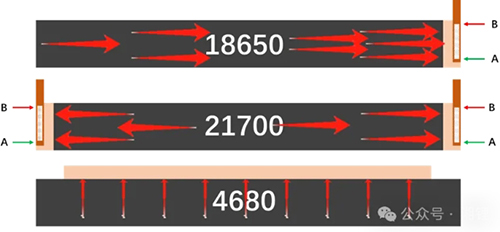

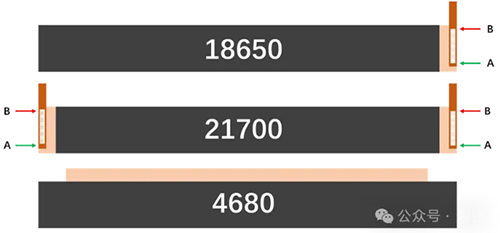

在作者看來，特斯拉圓柱電芯從18650→21700→4680，一方面是要通過把電芯做大，降低整體成本（電芯、PACK），另一方面通過全極耳的方式降低電阻、提高倍率性能。如圖所示，為4680全極耳與原21700電芯負極極片展開示意圖。

18650電芯在極片首端焊接一個極耳用于對外輸出，21700相對18650電芯更大，極片更長，為了降低電阻，在首尾兩端各焊接一個極耳，這種焊接極耳的方式極耳的電流密度極高，其中電流密度最大的位置在B位置，極耳電流密度大，產熱高，產生的熱快速的傳遞到極片上以及靠近的內圈或外圈極片，引起極片界面不一致，以及靠近極耳位置的極片電流密度相對遠離區更高，因此在近極耳區極片易出現析鋰。

21700電芯通過多焊接一個極耳進行分流，確實有降低電流密度的作用，但是效果并不明顯，且對產生的熱量直接傳遞到極片的現象沒有效果。

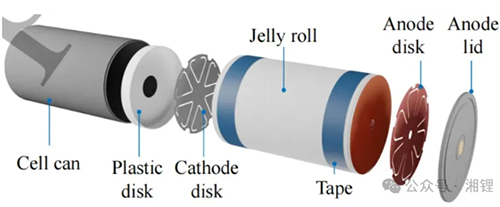

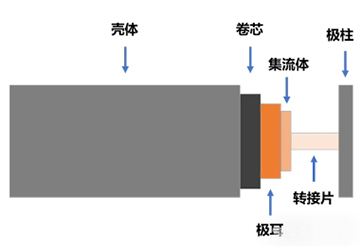

4680電芯，通過把極片箔材延申部分作為極耳，電流路徑最長為極片寬度，極耳與集流體通過多點位焊接提高過流，相當于全極耳延申到集流體，之后集流體與極柱之間的連接需要通過轉接片完成，即便不用轉接片以其他的方式連接到極柱始終會出現限流位置。

但在全極耳電芯中，限流位置遠離極片輔料區，且與輔料區在同一縱向，不會因此不同層數極片受熱，如果熱量傳入卷芯，則全極耳位置全部會被波及，因此均攤效應保持了極片界面的一致，電芯整體溫度分布比較均勻。

從上述，可見46全極耳電芯，限制倍率能力的主要是材料電化學動力學性能和限流位置的過流能力。然而全極耳電池受當前生產技術的限制，生產效率和設計目標達成率較低。

三、瑞浦蘭鈞問頂電池

2022年8月25日，瑞浦蘭鈞以“超高想象，創芯紀元”為主題首次發布了問頂電池，助力整車實現LFP 700km續航和NCM 1000km續航；到了2023 年，問頂電池動力系列158Ah、200Ah，以及包含320Ah在內的問頂儲能系列電池也相繼發布并量產；在2023年底舉辦的瑞浦蘭鈞綠色科技日上，問頂345Ah儲能電池也正式發布，進一步提高了大容量儲能電池的容量上限。

那么什么是問頂技術？簡而言之，就是充分利用電芯頂部空間，提高電芯內部空間的有效利用率。

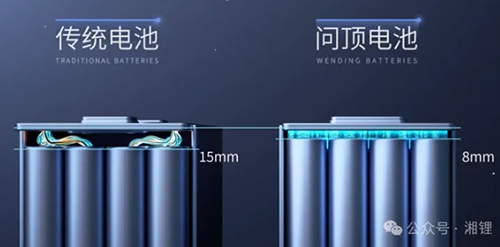

傳統電池一般采用兩個卷芯，極耳與轉接片焊接后，在入殼時極耳需要折疊成”Z”字形，防止極耳接觸到芯包和防止極耳接觸電池殼壁，因此在芯包和頂蓋之間有15mm左右的空間。問頂電池技術通過改變極耳在轉接片焊接的方向，因此在入殼時不需要折極耳，就不需要預留15mm的空間，但需要預留極耳轉向空間預防極耳被擠壓，因此預留了8mm左右，如圖所示為傳統電芯極耳與轉接片的焊接和問頂電池極耳與轉接片的焊接。

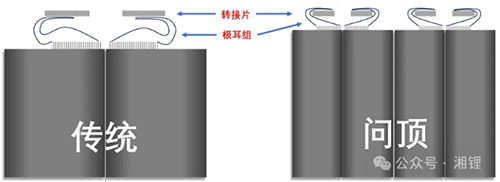

傳統電芯極耳焊接在轉接片下方，相對極耳來說，距離較近，可以通過折疊的防止避免極耳過長，又能避免與芯包、殼壁接觸；問頂電池通過把極耳焊接在轉接片上面為了預防極耳焊接好之后芯包翻轉外層極耳由于極耳組過厚導致外層極耳斷裂，把雙芯包擴展成四芯包，從而降低極耳組的厚度，也就是說傳統電芯一次蝴蝶焊可以完成的事，在問頂電池中需要兩次蝴蝶焊。當然一方技術的提升必然需要其他技術的扶持，問頂電池把電芯頂部空間壓縮接近一般，電池的體積利用率提高了，容量能量提升了，但是伴隨著注液的難題以及電芯游離電解液的不足引起的循環壽命問題。
